单片隔离型反激式稳压器提供高达15W

    凌力尔特公司 (Linear Technology Corporation) 推出单片反激式稳压器 LT8302，该器件显著地简化了隔离式 DC/DC 转换器的设计。通过直接从主端反激波形对隔离输出电压采样，该器件无需光隔离器或第三个绕组就能实现稳压。LT8302 在 2.8V 至 42V 输入电压范围内工作，具备 3.6A/65V 电源开关，提供高达 15W 的输出功率，非常适用于多种工业、医疗、数据通信、军用和汽车应用。

    LT8302 以边界模式工作，该模式采用可变频率电流模式控制开关方法，一般在整个电压、负载和温度变化范围内产生 ±5% 调节准确度。与等效的连续传导模式设计相比，边界模式允许使用较小的变压器。输出电压很容易由两个外部电阻器和变压器匝数比设定。数据表中列出几种现成有售的变压器可用于众多应用。高集成度和低纹波突发模式 (Burst Mode®) 工作可为隔离式供电应用提供简单易用、组件数量少和高效率的解决方案。

    其他特点包括输出短路保护、输出稳压时提供 380µA 无负载静态电流、内部软启动和补偿、以及输出二极管温度补偿。

    LT8302 采用小型耐热性能增强型 SO-8 封装。扩展温度和工业温度版本在 –40°C 至 125°C 的结温范围内工作。高温汽车级版本在 –40°C 至 150°C 的结温范围内工作，军用级版本在 –55°C 至 150°C 的结温范围内工作。千片批购价为每片 3.47 美元。

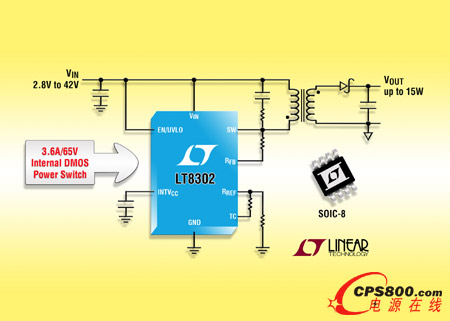

    照片说明：隔离型单片反激式转换器

    性能概要：LT8302

    • VIN 范围为 2.8V 至 42V

    • 内置 3.6A、65V 集成式电源开关

    • 无需变压器、第三个绕组或光隔离器就可实现反馈

    • 380µA 静态电流

    • 电流模式控制

    • 边界模式工作

    • 采用两个外部电阻器设定 VOUT

    • 现成有售的变压器

    • 输出电压温度补偿

    • 扩展温度和工业温度级版本：–40°C 至 125°C 工作结温范围

    • 汽车温度级版本：–40°C 至 150°C 工作结温范围

    • 军用温度级版本：–55°C 至 150°C 工作结温范围<
