新型隔离变送器应用:电桥、位移等无源型传感器的隔离配电

2014/2/27 11:53:34   深圳市顺源科技有限公司  供稿
分享到:

    导读:隔离放大器和隔离变送器的工作原理是首先将传感器、仪器仪表、PLC等发送与接收的标准信号或温度、位移、频率、转速等专用信号通过半导体器件进行调制,再由光感或磁感器件进行隔离转换变送,然后进行解调还原成精度、线性度一致的原有信号或变换成其它信号。无源型信号隔离器本身无需外接电源,其工作是依靠传感器、PLC、DCS、FCS等传递的信号中分出电能量来工作的。工业现场传感器与仪器仪表、PLC、等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器能有效解决这些问题。

    顺源科技是07年深圳市高新技术企业及2011年国家高新技术企业。公司以“客户的成功,我们的价值”为经营理念,按照ISO 2008质量技术管理体系的要求,坚持开展改进、改善、创新工作,不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。

    顺源科技在DC-DC模块电源、数据采集器、隔离放大器、隔离变送器产品上有10多年的设计、生产和应用经验,全系列产品有20多项国家专利和软件著作权。公司专业的工程师团队在更深入的理解和设计知识方面,相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品,这些保证了产品在各种恶劣环境运行过程中展现良好的性能。

    一、无源型传感器电压信号隔离变送器:ISO V-4-20mA

    ISO V-4-20mA是一种无源型电压信号隔离变送器。无需外接辅助电源,适用于位移传感器电压信号输入,输出端从PLC、DCS信号端口获取电源并采集信号,向输入端提供5V(3mA)隔离配电电源,可作为基准。

    图1和图2:无源型电压隔离变送器(ISO V-4-20mA)无需单独供电电源,从PLC、DCS信号端口获取电源并采集信号。向输入端提供5V(3mA)隔离配电电源,给位移、电位器传感器或电桥电路作为前置基准电路。

    ISO V-4-20mA采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    ISO V-4-20mA 详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_22.html

    ISO V-4-20mA 典型应用:

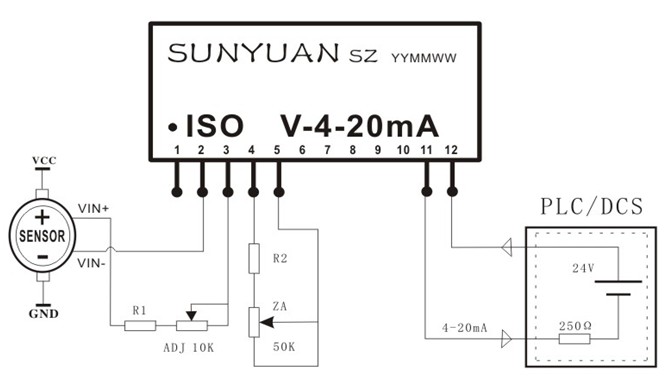

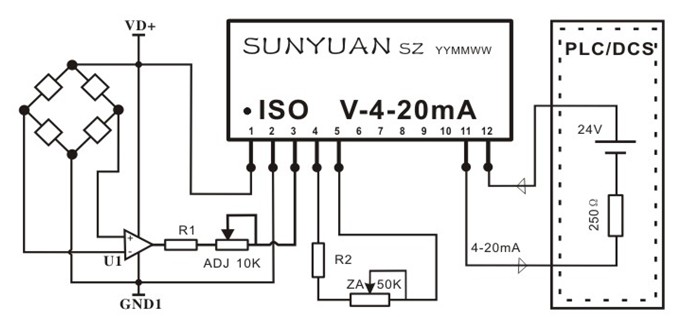

图1:电桥(称重)检测传感器电压信号隔离配送典型应用

二线制电压信号传感器隔离配电典型应用

图2:二线制电压信号传感器隔离配电典型应用

    二、低成本、小体积、高精度位移传感器电压信号两隔离无源配电放大器:SY R-P-O

    应力、电阻传感器信号无源配电放大器:SY R-P-O系列产品,具有很高的精度和线性度(优于0.05F.S),常用在内置式电子尺、角位移信号变送器等精密测量仪器仪表中。产品体积小、安装方便,可安置在传感器内部直接将位移、角度信号转换成标准的4-20mA信号,满度和零点都可由用户通过外接电位器调节、校准。

    SY R-P-O系列产品采用磁电隔离方式(电源和信号两隔离),温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.1%

    SY R-P-O 详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_13.html

    SY R-P-O 典型应用:

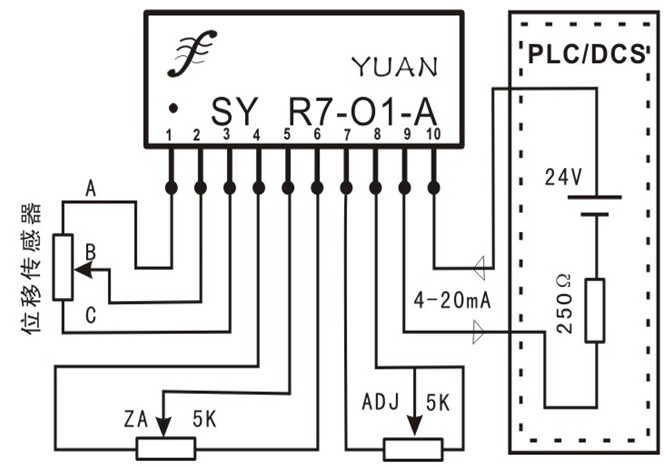

位移传感器电压信号无源配电放大典型应用图

图3:位移传感器电压信号无源配电放大典型应用图

    三、全隔离型电阻信号无源配电隔离变送器:ISO R-P-O

    IC封装的电阻信号隔离放大器ISO R-P-O-A系列产品,可实现电阻信号的隔离、放大和变换。工作电源、信号输入和输出之间的3000VDC三隔离。

    ISO R-P-O系列产品采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    ISO R-P-O 详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_23.html
ISO R-P-O 典型应用:

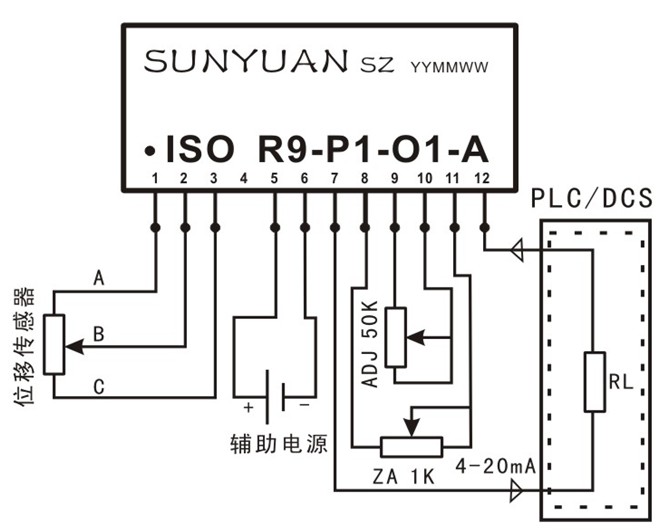

电阻信号隔离放大器ISO R-P-O-A产品典型应用图

图4:电阻信号隔离放大器ISO R-P-O-A产品典型应用图

    两线制传感器4-20mA系列:隔离器、配电器、控制器,顺源专利产品简介

    1、两线制无源型传感器电流环路隔离器(输入回路馈电控制型):ISO 4-20mA

    ISO 4-20mA是两线制4-20mA电流环路隔离器。它无需外部供电,在传感器、PLC等传递信号回路中取得能量,两线制4-20mA有源信号输出。

    ISO 4-20mA采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    ISO 4-20mA详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_36.html

    ISO 4-20mA典型应用:传感器有电源供电,产生4-20mA电流环路。4-20mA隔离器(ISO 4-20mA)从传感器工作回路中获取能量,经过隔离后输出有源4-20mA信号。

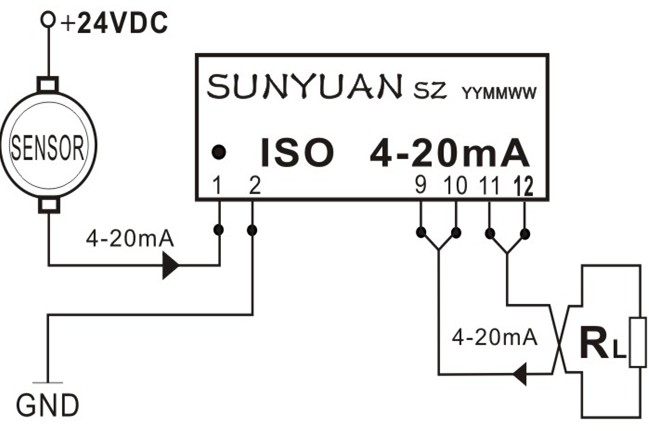

传感器输出两线制(有源)信号隔离后接(无源)负载

图5:传感器输出两线制(有源)信号隔离后接(无源)负载

    2、两线制无源型传感器隔离配电器(输出回路馈电控制型):ISO 4-20mA-F

    ISO 4-20mA-F是一种两线制无源型4-20mA隔离配电器。从PLC、DCS信号端口获取电源(输出回路馈电)并采集信号,给两线制无源型传感器、两线制仪表隔离配电。

    ISO 4-20mA-F采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    ISO 4-20mA-F详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_37.html
ISO 4-20mA-F典型应用:4-20mA隔离配电器(ISO 4-20mA-F)和传感器(Sensor)都无需单独供电电源,从PLC、DCS信号端口获取电源并采集信号进行隔离后给传感器、两线制仪表配电,环路采集4-20mA信号。

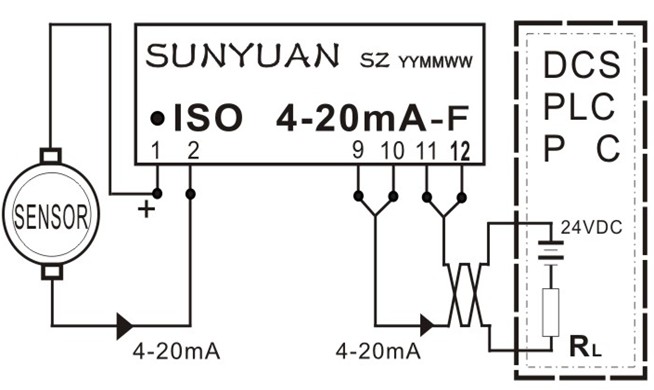

通过回路馈电两线制无源型传感器(无源)信号接(有源)负载

图6:通过回路馈电两线制无源型传感器(无源)信号接(有源)负载

    3、有源型传感器信号隔离控制器(输出回路馈电控制型):ISO 4-20mA-E

    ISO 4-20mA-E是一种有源型传感器4-20mA隔离控制器。从PLC、DCS信号端口获取电源并采集信号,与传感器输出有源4-20mA信号经隔离控制输出环路电流和接口的匹配,解决输入输出电源冲突问题。

    ISO 4-20mA-E采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    ISO 4-20mA-E详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_45.html

    ISO 4-20mA-E典型应用:4-20mA隔离控制器(ISO 4-20mA-E)无需单独供电电源,从PLC、DCS信号端口获取电源并采集信号。将有源输入的4-20mA转换成无源输出,完成信号隔离和环路接口的匹配,解决输入输出电源冲突问题。

有源型传感器输出(有源)信号控制(有源)负载

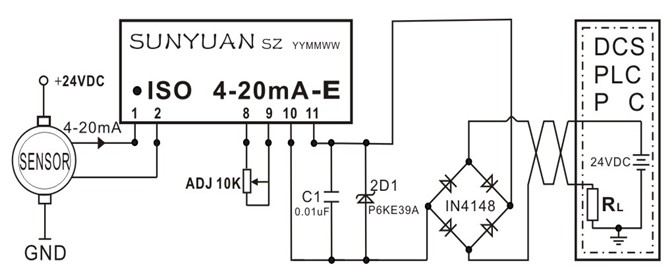

图7:有源型传感器输出(有源)信号控制(有源)负载

    4、 无源型两线制交流转直流(AC/DC)信号隔离变送器(输出回路馈电控制型):DIN ISO AC-O
DIN ISO AC-O是一种将交流电流或电压按线性比例隔离变送输出标准模拟电流信号的新型检测器件。用这种隔离变送器配以相应的显示控制仪表或直接输送到PLC/DCS系统,可实现交流电压电流的测量和控制。该器件的输出方式是针对24VDC和取样电阻(两线制仪表)相串联的二线制供电回路来设计的,同当前常用的模拟量输入接口板(上位机)、PCC、DCS及现场显示控制仪表模拟量输入端口相匹配。

    DIN ISO AC-O系列无源型两线制交流信号隔离变送器采用高效能的回路窃电技术,无需独立电源供电,输入端与输出端可达到3KVDC隔离。变送器采用两线制回路供电输出方式可省掉两根电源线,简化了系统的设计方案,降低用户布线成本,可直接使用显示控制仪表或DCS/FCS系统的信号回路提供电源。产品在电力远程监控、电气自动化、仪器仪表、轨道交通、工控智能化等领域广泛应用。

    DIN ISO AC-O 采用磁电隔离方式,温度系数好且性能稳定。全量程范围内精度、线性度误差:< 0.2%

    DIN ISO AC-O 详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_105.html

    DIN ISO AC-O 典型应用:产品内部安装的可调电阻用来调节或校正零点与满度的精度。

    产品出厂前已检验校正,用户可直接使用。如需在现场匹配不同规格的仪器仪表,可通过调节产品侧面零点、满度多圈电位器进行零点与满度的高精度校准。

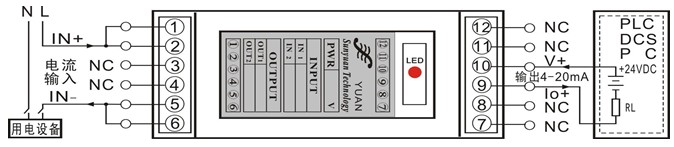

典型应用1. 交流电流信号输入,二线制4-20mA回路馈电输出方式

图8:典型应用1. 交流电流信号输入,二线制4-20mA回路馈电输出方式

典型应用2. 交流电压信号输入,二线制4-20mA回路馈电输出方式

图9: 典型应用2. 交流电压信号输入,二线制4-20mA回路馈电输出方式

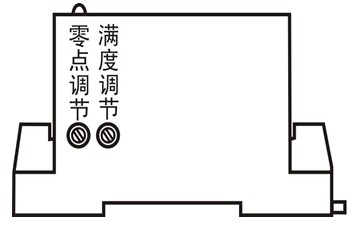

    外型尺寸及调节功能描述 (* 产品型号和接线图打印在外壳上)

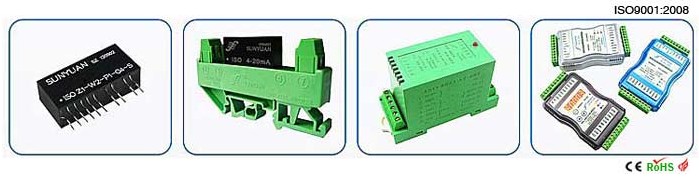

    产品外形及安装方式参考
