凌力尔特公司推出单片反激式稳压器 LT8301

    凌力尔特公司推出单片反激式稳压器 LT8301，该器件显着简化了隔离式 DC/DC 转换器的设计。通过直接从主边反激波形对隔离式的输出电压进行采样，该器件无需光隔离器或第三个绕组就可稳定。LT8301 在 2.7V 至 42V 输入电压范围内工作，含有一个 1.2A/65V 电源开关，并可提供高达 6W 输出功率，从而非常适合宽范围的工业、医疗、数据通信、军事以及汽车应用。

    LT8301 以边界模式工作，这是一种可变频率电流模式控制开关方案，一般在整个电压、负载和温度范围内具有 ±5% 的稳压。输出电压容易地使用单电阻和变压器匝数比设定。数据表中列出了几种现成有售的变压器，这些变压器可用于众多应用。该器件的集成度很高，加之以边界模式和采用低纹波突发模式 (BurstMode®) 工作，可构成简单易用、所需元件很少的高效率解决方案。其他特点包括过载保护、输出电压处于稳压状态时提供 380µA 无负载静态电流、内部软启动、内部环路补偿、以及输出二极管温度补偿。

    LT8301 采用了小型 TSOT-23 封装。扩展和工业温度级版本在 –40ºC 至 125ºC 结温范围内工作。高温汽车级版本在 –40ºC 至 150ºC 温度范围内工作，而军用级版本则可在 –55ºC 至 150ºC 温度范围内工作。千片批购价为每片 2.76 美元。

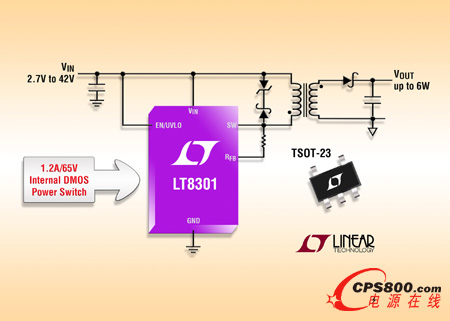

    照片说明：隔离型反激式稳压器

    性能概要：LT8301

    2.7V 至 42V VIN 范围

    内置 1.2A、65V 集成式电源开关

    无需光耦合器、变压器或第三个绕组来实现反馈功能

    380µA 静态电流

    边界模式工作

    用单个外部电阻设定 VOUT

    可使用现成有售的变压器

    输出电压温度补偿

    TSOT-23 封装

    扩展和工业温度级版本：–40ºC 至 125ºC 工作结温范围

    汽车温度级版本：–40ºC 至 150ºC 工作结温范围

    军用温度级版本：–55ºC 至 150ºC 工作结温范围<
