服务电机测试领域 力科推定制化软件
——Teledyne LeCroy(力科)公司战略副总裁Conrad Fernandes先生访谈
2014年年初,全球领先的串行数据测试解决方案提供商——Teledyne LeCroy(力科)推出了具有8个模拟输入通道、12-bit分辨率、以及高达1GHz带宽的HDO8000混合信号示波器,该产品一经问世,即刻在测试领域引起强烈反响。通过市场反馈,Teledyne LeCroy(力科)发现测试领域中45%的市场被电机测试占据。
为了更好的满足市场的需求,2014年10月8日,Teledyne LeCroy(力科)专门发布了一款针对电机测试领域的最新的定制软件——用于HDO8000混合信号示波器的三相电机驱动功率分析仪软件。为了更好的将这款电机驱动功率分析仪软件介绍给中国用户,Teledyne LeCroy(力科)专门在北京隆重举行了该产品的新品推介会。
电机测试的完美组合
一个完整的驱动系统是三相功率电子,电机/机械模拟和数字传感器,以及嵌入式控制,且附有复杂的模拟,数字,串行数据和脉宽调制(PWM)信号的组合。通常示波器能够捕获更高速率的嵌入式控制系统或者功率半导体的活动,但是,一直不能够测量功率驱动和效率。因此,长久以来,功率分析仪仅是一个单一的仅用于测量“黑盒子”驱动的输入/输出的功率和效率的使用工具,无法提供足够的应对嵌入式控制和驱动系统调试所需要的强大的波形捕获能力。因需而动,Teledyne LeCroy(力科)此次推出的用于HDO8000混合信号示波器的三相电机驱动功率分析仪软件正好满足了市场对功率分析仪的波形捕获能力需求。
Teledyne LeCroy(力科)战略副总裁Conrad Fernandes先生表示:“带有电机驱动功率分析软件的HDO8000示波器能够从驱动功率部件,单个的功率晶体管以及嵌入式控制系统中捕获波形,并能够只需要一台高性能设备,即可执行对功率部件波形的三相功率分析,还集成了对电机速度和扭矩的测量,可实现对整个电机的所有部分的调试与分析,使得整个驱动系统能够被更加快速和容易的得到验证和调试,且可执行更加广泛的驱动和电机功率及效率的测量。 ”具有8个模拟输入通道,12-bit分辨率,以及高达1GHz带宽的HDO8000混合信号示波器与三相电机驱动功率分析仪软件的组合,是电机驱动嵌入式控制及功率部件调试的极佳方案。
HDO8000及电机驱动功率分析仪软件将被电机,电机驱动,变频驱动,变速驱动,工业自动化以及运动控制等设备制造商所使用。设计中(汽车,电动工具,家用电器,电梯,风扇,吹风机,压缩机,水泵,等等)集成了电机的设计工程师将使用该产品进行专有控制的验证并完善整个电机系统的设计。
灵活与超越
用于力科的HDO8000混合信号示波器的电机驱动功率分析软件可以获得从电机驱动输入到电机机械输出的三相数字和波形的功率分析。包括有功功率,视在功率,无功功率,功率因素和相位角,效率以及各种电压和电流参数的测量。而且,软件还支持二瓦特计法表方法和三瓦特计法表方法,以及标准的火线-火线,火线-零线的电压转换。集中了电机的扭矩,速度,位置在内的所有电机测试方案。同时,其在使用的灵活性给用户带来全新的体验。
Conrad Fernandes先生表示:“HDO8000混合信号示波器的三相电机驱动功率分析仪软件通过直观的、图形化的用户接口向用户提供了设置/连接向导。并可以实现任何单相或者三相驱动输入和输出的任意组合。”而且,电机驱动功率分析仪软件还可集成几乎所有类型的速度、旋转或者位置传感器,包括模拟和数字(脉冲)转速、无刷DC(BLDC)霍尔传感器、正交编码接口(QEI)、以及旋转变压器。此外,霍尔传感器以及QEI信号也能够通过数字输入的集成,保护珍贵的模拟输入通道免受其它信号的影响。
力科的电机驱动功率分析软件在体现使用灵活性的同时,而彰显了其功能的全面性。通过力科的电机驱动功率分析软件,可以将各种电压,电流,功率(有功,视在,无功),相位角/功率因素,以及效率等参数都可以从捕获的电压和电流波形中计算得到,并显示在一个表中。而且这个表是用户可设置的,并且和所捕获的波形同时被显示,这和一般的功率分析仪所能提供的信息是等效的。此外,显示任意一个周期测量参数的变化的波形也能够被显示,只要简单的选择表中的任意一个值即可获得。这些波形和HDO8000示波器捕获到的其它波形在时间上是关联的,因此能够用于关联复杂的驱动行为特征与其它控制或者功率系统波形,以及调试驱动系统的问题。每一个测量组的统计细节亦能够被显示。这些额外的信息远远超出了一个功率分析仪所能够提供的。

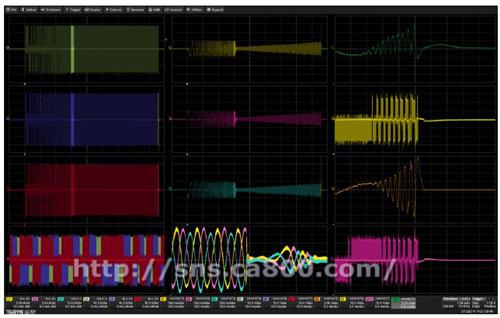

同时,HDO8000的长采集内存(高达250 Mpts/Ch)为电机和驱动的动态响应分析提供了独特的能力。比如说,在10 MS/s的采样速率下可以连续捕获25秒的波形。这使得我们能够对动态驱动的行为特性有一个全面的理解,比如启动,负载的应用,或者负载快速变化条件下,以及理解驱动响应问题与控制系统指示或者功率部件失效之间的关联性。
整装待发
Conrad Fernandes先生表示:“用于力科的HDO8000混合信号示波器的电机驱动功率分析软件已经在位于纽约的Chestnut Ridge电机实验室进行测试,也已经在世界范围内的几个关键客户现场完成了“alpha”版本的测试。2014年10月8日,该软件的“beta” 版本将正式面向全球用户。作为“beta” 版本的一部分,任何已有HDO8000的用户可以免费使用90天。到2015年1月,电机驱动功率分析软件将开始销售正式版,预计销售价格为$6500。”
为了更好的满足各类用户的不同需求,与该软件系统应用相关的配套设备力科也已经全部准备齐全。通常情况下,用户只需要使用标准的力科无源或者有源电压探头以及电流探头就可以被用作功率的测量,因此不必需要重复投资探头。其它的电压和电流测量器件(电位或者电流变压器,电流传感器,Rogowski线圈,等等)也可以很容易很简单的集成到HDO8000示波器上。另外,对于一些特殊领域的应用,力科也准备了HVD系列探头,它可提供1000VRMS的隔离,最大2000VPK-PK 差分电压额定输入以及1%的增益精度,而且,拥有极高的性能且具有合理的价格。<
