配电监控系统在解放军某部通信团的设计与应用
徐霜1
1安科瑞电气股份有限公司，上海 嘉定 201801；
摘要：介绍解放军某部通信团电力监控与电能管理系统，采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和电能管理。
0 概述
解放军某部通信团是军区通信部队，现场监控范围为一个变电所，两台变压器。本项目为解放军某部通信团变电所电力监控系统。根据配电系统管理的要求，需要对配电所内的低压配出线进行电力监控理，以保证用电的安全、可靠和高效。
Acrel-2000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
1 客户需求
本工程主要是设计解放军某部通信团电力监控系统，监控范围为解放军某部通信团的低压配电所，完成该配电所电能消耗统计。系统应通过多功能表计、通讯网络和计算机软件，实现供配电系统在运行过程中的数据采集、数据计算、电能抄表、报表生成等，完成长桥街道集宿楼的安全供电、电能计量、设备管理和运行管理。系统由站控管理层、网络通讯层和现场设备层构成。系统要求尽量减少集中采集数据的装置以保证系统的通讯可靠性。由于该项目仪表数量较少，可以采用直接通过隔离转换器接监控主机的方案，可以给客户达到成本最低化的目的。自动抄表功能节省了人力物力，电流趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改。
2 系统结构描述
本监控系统主要实现解放军某部通信团的变电所的0.4kV配电系统进行用电监控与电能管理；监控范围为该变电所的T1、T2变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。该系统总计有31只仪表（ACR220EL），分2条总线，由于值班室距离该配电所不远，故可直接采用屏蔽双绞线组网连接至监控主机的隔离转换器实现总线上仪表与监控主机的数据连通。

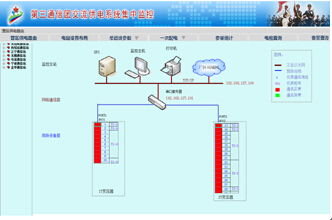

本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；如图（1）所示：

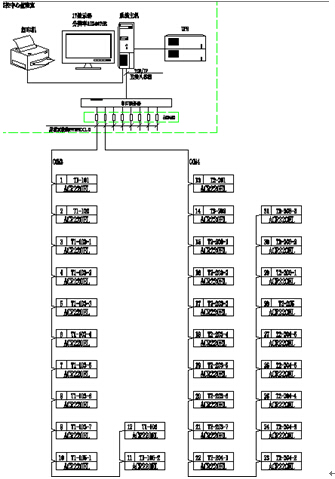

图（1）网络拓扑图
间隔设备层主要为多功能网络电力仪表。该装置对应的一次设备安装在电气柜内，该装置采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
网络通讯层主要为：RS485隔离转换器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。
站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。
以上网络仪表均采用RS485接口和MODBUS-RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据最高传输速率为10Mbps。
RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，最大传输距离为1.2km。
2 电力监控系统主要功能
2.1 数据采集与处理
数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、远程设备运行状态等数据。
数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化和智能化要求，同时把采集到的数据存入数据库供用户查询。
2.2 人机交互

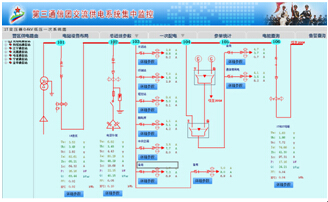

系统提供简单、易用、良好的用户使用界面。显示低压配电系统电气一次主接线图，配电系统设备状态及相应实时运行参数，画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等。

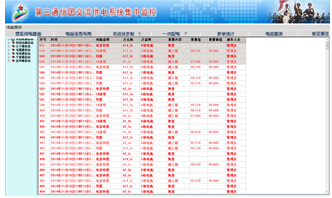

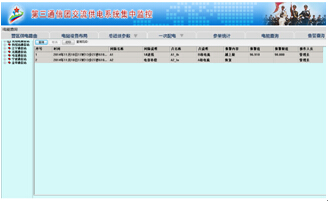

2.3 历史事件
历史事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，您可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。
2.4 数据库建立与查询
主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。
2.5 用户权限管理
针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。

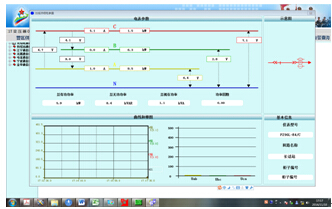

2.6 运行负荷曲线
负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换；可以查看实时趋势曲线或历史趋势线；对所选曲线可以进行平移、缩放、量程变换等操作，帮助用户进线趋 势分析和故障追忆，为分析整个系统的运行状况提供了直观而方便的软件支持。

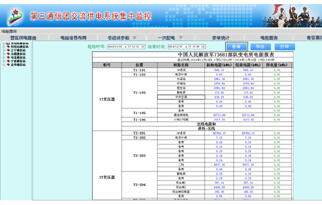

2.7 远程报表查询
报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用任意时间段内查询打印功能。同时本程序还向用户提供了对生成的报表文件管理功能。
报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。
3 案例分析
解放军某部通信团电力监控与电能管理系统监控范围为部队总配电所，本项目针对该配电所的0.4kV配电系统进行用电监控与电能管理；监控范围为集宿楼配电所的T1、T2变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。通过通讯管理将远程的数据方便快捷的抄出，便于分析与管理。
进出线回路均采用ACR220EL多功能仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等多种电参量。
