计量用电流互感器的选型方案
徐霜
(安科瑞电气股份有限公司,上海 嘉定 201801)

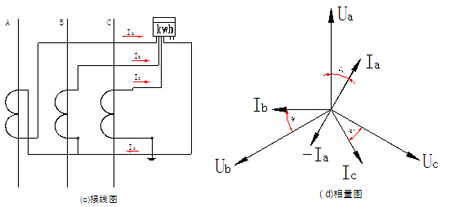

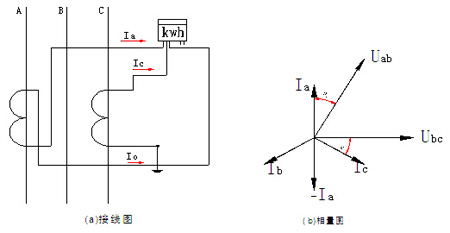

摘 要:分析电流互感器的原理,介绍了特殊测量用途电流互感器即计量用电流互感器在低压配电系统中的应用,同时结合工程实例中的错误接线分析会给计量造成的影响。
1.引言
随着我国电力系统不断完善和发展,以及低压配电系统的自动化程度不断提高,计量用电流互感器作为低压配电系统中的一种重要电气元件,已被广泛地应用于电力计量监测装置之中。
2.电流互感器工作原理
低压电流互感器的工作原理如图1所示,电流互感器的一次绕组串联在被测线路中,I1为线路电流即电流互感器的一次电流,N1为电流互感器的一次匝数,I2电流互感器二次电流(通常为5A、1A),N2为电流互感器的二次匝数,Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进,P2端出,在二次Z2e接通的情况下,由电磁感应原理,电流互感器二次绕组有电流I2从S1流过,经Z2e至S2,形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2,所以有I1/I2=N1/N2=K,K为电流互感器的变比。
图1
3.计量用电流互感器的选型

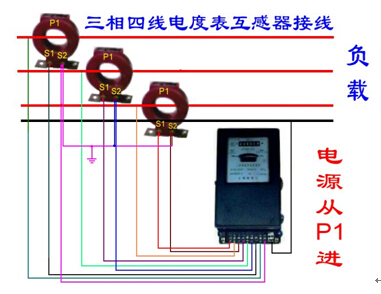

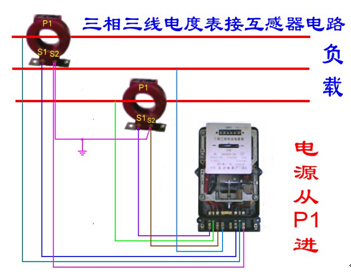

计量用电流互感器是特殊用途测量用电流互感器,准确级为0.2S和0.5S,与计费电能表和计量装置配合使用的电流互感器。

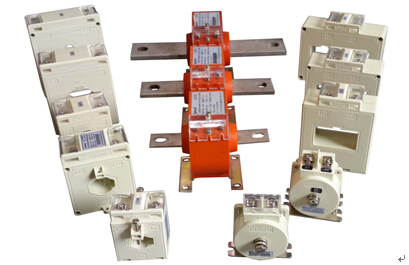

图2 AKH-0.66 计量用电流互感器
3.1根据目前国家电网公司计量规范Q/GDW 572—2010,由国家统一招标,统一要求、统一管理的计量用电流互感器主要有LQZJ-0.66、LMZD-0.66,其主要特点见表1
表1 AKH-0.66测量用电流互感器的型号规格
3.2根据国家标准越来越多的企业根据自己内部计量的要求,选用低成本、安装方便计量准确的母线式电流互感器,主要型号有AKH-0.66,其主要特点见表2
