霍尔电流传感器在蓄电池在线监测中的应用

2014/12/26 9:24:29   安科瑞电气股份有限公司  供稿
分享到:

徐霜

(安科瑞电气股份有限公司,上海 嘉定 201801)

    摘要:本文分析了霍尔电流传感器的工作原理以及行业内的产品特点及选型,浅谈其在蓄电池在线监测系统中的应用。

    1 引言

    蓄电池作为直流系统的电源是系统中十分关键的设备,必须对其进行规范合理、真实有效的日常维护。蓄电池在线监测装置主要应用于发电厂、供电局等电力直流系统通信机房和基站、铁路供电变电站金融、化工、企事业单位的UPS机房等后备电源使用场合。用于监测大容量蓄电池组的剩余电量、基本参数等,为蓄电池组的日常维护提供重要的依据、保证蓄电池组的可靠运行。

    蓄电池在充放电时,对充放电电流大小有严格要求,本文详细介绍了霍尔电流传感器对蓄电池充放电电流监测的实现。

    2 工作原理

    霍尔电流传感器是根据霍尔效应制作的一种磁场传感器,具有对磁场敏感、结构简单、体积小、响应速度快能特点,按原理可分为开环(直放式)和闭环(磁平衡式),基于实际应用中开环(直放式)原理传感器结构相对紧凑、功耗小且成本较低,普遍采用开环(直放式)原理霍尔电流传感器应用于蓄电池在线监测系统。

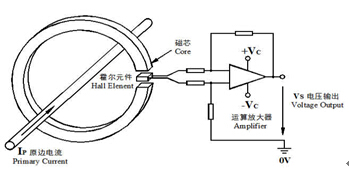

    霍尔电流传感器开环(直放式)原理:当原边电流IP流过一根长导线时,在导线周围将产生磁场,磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件进行测量并放大输出,其输出电压Vs精确的反映原边电流IP。一般的额定输出标定为5V。



    3 选型

    3.1 产品介绍

    霍尔电流传感器结合了电流互感器和分流器的所有优点,克服了互感器和分流器的不足(如:互感器只适用于50Hz工频测量;分流器无法进行隔离检测),同时还具有响应时间快(≤10us)、绝缘性强(耐压3.5kV)、频带宽(≤20kHz)、体积小易于安装等特点。

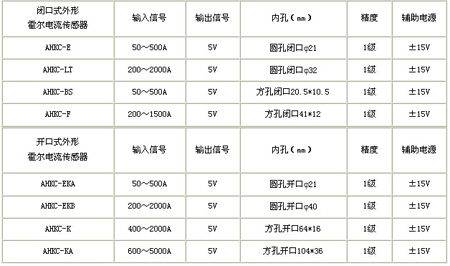

    在传感器行业内,江苏安科瑞严格按照JB/T 7490-2007《霍尔电流传感器》规定的各项要求,相对于同行采用插针式接线不同,一律采用绿色可插拔端子现场接线方便、可靠。同时针对不同现场应用设计出闭口式外形霍尔、开口式外形霍尔。一般情况下,可以根据输入信号、外形、内控尺寸来选择霍尔电流传感器。

    3.2 产品外形

    常见霍尔电流传感器外形如下图:

霍尔电流传感器外形

闭口式外形霍尔电流传感器          开口式外形霍尔电流传感器

  • 1
  • 2
  • 总2页
