霍尔电流传感器在光伏直流柜中的应用

2014/12/26 10:07:35 安科瑞电气股份有限公司供稿

徐霜

（安科瑞电气股份有限公司，上海嘉定 201801)

摘要：分析了霍尔电流传感器的工作原理以及产品选型，浅谈其在光伏直流柜中的应用

1 引言

光伏直流柜是对光伏汇流箱汇流后的直流电进行汇总、监控、保护的功能柜（一般指汇总直流负荷的电柜），直流防雷柜可以将多路直流输入汇总成一路电流输出，每路都有保护装置（断路器、熔断器等）、防反二极管等，而且可以对每路电压电流进行监控，并可以实现远程通信，而霍尔电流传感器主要起到监测光伏汇流箱实时输出电流的作用。

2 工作原理

霍尔电流传感器是根据霍尔效应制作的一种磁场传感器，按原理可分为开环（直放式）和闭环（磁平衡式），基于实际应用中开环（直放式）原理传感器结构相对紧凑、功耗小且成本较低，光伏直流柜中普遍使用开环（直放式）原理霍尔电流传感器来配合光伏直流柜汇流采集装置。

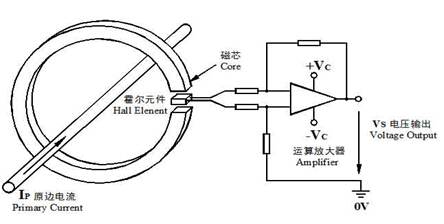

霍尔电流传感器开环（直放式）原理：如图1所示，当原边电流IP流过一根长导线时，在导线周围将产生磁场，磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。一般的额定输出标定为4V/5V。

图1

3 选型

3.1 产品介绍

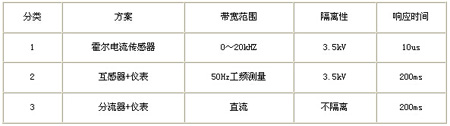

霍尔电流传感器结合了电流互感器和分流器的所有优点，克服了互感器和分流器的不足，如表1所示：

表1 霍尔电流传感器优点对比表

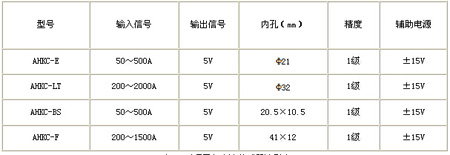

在传感器行业内，江苏安科瑞严格按照JB/T 7490-2007《霍尔电流互感器》行业标准规定的各项要求，相对于同行采用插针式接线不同，一律采用绿色可插拔端子现场接线方便、可靠。一般情况下，可以根据输入信号、内孔尺寸来选择霍尔电流传感器。开环霍尔电流传感器型号选型如表2所示：

表2 开环霍尔电流传感器选型表

3.2 产品外形

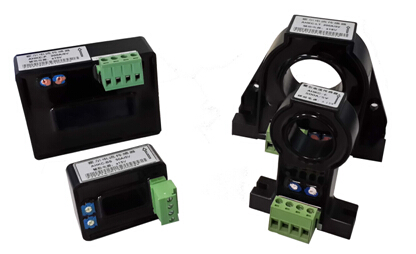

常见开环霍尔电流传感器如图2所示：

图2 开环霍尔电流传感器实物图

3.3 技术指标

响应时间：≤10us

频宽：20kHz

失调电压：±15mV

工作温度：-25～70℃

存储温度：-40～80℃

输出负载：根据不同辅助电源、输入信号、输出信号而定

输入过载能力：输入量程最大值2倍可恢复正常工作

耐压：3.5kV/50Hz/1min

4 应用

4.1 应用案例

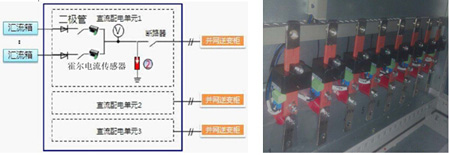

在实际应用中，以光伏直流柜需要对8路光伏汇流箱输出电流电压进行监测为例，鉴于光伏直流柜中一般汇流采用铜牌接入且柜体空间有限制，可推荐采用8个体积较小的AHKC-BS 200A/5V霍尔开环电流传感器（如图3、图4所示）配合安科瑞直流柜汇流采集装置AGF-D，可计算出前级8路汇流箱的实时输出电流，同时可配合1个直流高压电压传感器ACTDS-DV/V（输入范围DC 0-1500V）实现功率及电能测量。
