顺源最新研制高铁地铁多种轨道电压监测智能化变送器仪表

2014/12/25 15:01:46   深圳市顺源科技有限公司  供稿
分享到:

    导读:顺源科技最新研制的ISO EMH系列智能高隔离变送器仪表,集隔离、显示、报警控制、变送于一体,广泛用于高铁、地铁750V/1500V轨道电压隔离监测,电力仪器仪表与传感器信号收发及监控,高压变频器信号远程抗干扰无失真传输,电网变压器设备运行检测和控制,电力监控、医疗设备隔离安全栅。

    顺源科技是07年深圳市高新技术企业及2011年国家高新技术企业。公司以“客户的成功,我们的价值”为经营理念,按照ISO 2008质量技术管理体系的要求,坚持开展改进、改善、创新工作,不断提高产品质量、降低生产成本、拓展产品应用范围、推陈出新研发新品。以适应当前电子信息技术前日新月异发展的形势及满足客户产品研发创新和升级换代需求。

    顺源科技在DC-DC模块电源、数据采集器、隔离放大器、隔离变送器产品上有10多年的设计、生产和应用经验,全系列产品有20多项国家专利和软件著作权。公司专业的工程师团队在更深入的理解和设计知识方面,相对于同行业竞争者有绝对的优势。为需要解决信号干扰、信号负载匹配、地线隔离、电源转换、数据采集、信号隔离、AD/DA转换等用户提供了大量解决方案。顺源的每个产品所用器件原材料都超出所预定的规格来设计生产出高稳定性的产品,这些保证了产品在各种恶劣环境运行过程中展现良好的性能。

    本次最新研制的ISO EMH系列智能高隔离变送器仪表,是一种将模拟电压或电流信号高电压隔离放大、转换成精度、线性度相匹配的显示控制变送器。该产品集隔离、显示、报警控制、变送于一体,内部包含有一组高效率多隔离的DC/DC电源变换电路、信号调制解调电路、信号耦合隔离变换电路、显示和报警控制电路等。特别适用于:0-75mV/0-5V/0-10V/0-1mA/0-20mA/4-20mA等模拟量的免调节隔离放大变送、显示和控制。产品采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。内部集成工艺结构及新技术隔离措施使该器件能达到:辅助电源、信号输入与输出6000VDC三隔离。并且能满足工业级宽温度、潮湿、震动环境要求。智能化设计的新型高隔离变送器系列产品内置反接、过载、抗浪涌等多种保护电路,无需外接其它元件,免零点增益调节,方便用户现场使用。

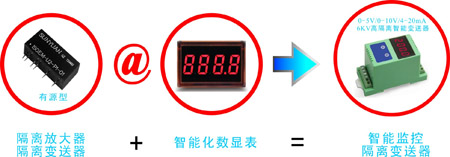

    ISO EMH系列智能高隔离变送器仪表采用智能化设计,具备了传统产品所不具备的多种功能。只需单电源供电就可将模拟信号进行隔离变送,并按设定范围线性对应地以十进制数字量显示出来。传统嵌入的模拟显示表采用电位器调节,调节参数单一,不灵活,受温度影响较大。相比于传统的模拟显示表,这种智能数字显示表采用两个按键组合操作,由中央处理器CPU进行控制,可实现零点、满量程、小数点、报警、延时等多种参数的设定,具有较强的灵活性和实用性。数显表采用LED显示板,并具有反向、过流保护功能。产品广泛用于高铁、地铁750V/1500V轨道电压隔离监测,电力仪器仪表与传感器信号收发及监控,高压变频器信号远程抗干扰无失真传输,电网变压器设备运行信号检测、隔离及长线传输,电力监控、医疗设备隔离安全栅。

    轨道电压、电网变压器、高压变频器运行监测专用:高隔离安全栅/高隔离放大器/高隔离变送器产品资料简介。

    1、高隔离模拟量显示控制智能变送器:DIN 1X1 ISO EMH(LED1)

    2、单双向模拟信号6KV高隔离变送器IC:ISO EMH U-P-O/ISO EMH A-P-O 系列

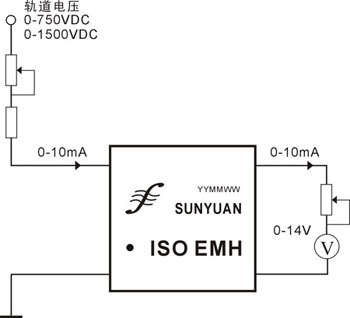

    3、轨道电压监测6KV高隔离放大器模块:ISO EMH 4-20mA

    典型应用

    ● 高铁、地铁750V/1500V轨道电压隔离监测

    ● 电网设备运行信号检测、隔离及长线传输

    ● 电网变压器安全运行检测与监控

    ● 电力仪器仪表与传感器信号收发及监控

    ● 高压变频器信号远程抗干扰无失真传输

    ● 电力监控、医疗设备隔离安全栅

    ● 模拟信号地线干扰抑制及高隔离采集

    ● PLC、DCS现场模拟信号高隔离检测

    ● 工业高压设备运行测量、监视和远程控制

    ● 石油、化工、环保、采矿系统控制点监测

    ● 温度、压力、流量、液位信号直观显示监测

    ● 传感器、变送器工作运行状态显示与控制

    产品特点

    ● 直观显示在线输入或输出信号值,方便现场点检与操作

    ● 高精度四位LED数码显示,显示分辨率末位±2字

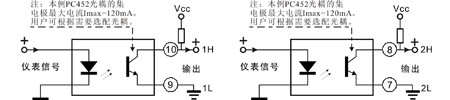

    ● 可编程设定两路上下限隔离式开关量报警信号输出

    ● 精度等级:0.1级、0.2级、0.5级,全量程内非线性度<0.2%

    ● 内置多种保护电路,无需外接其它元件,免零点增益调节

    ● 辅助电源、模拟量输入与输出之间:6000VDC 三隔离

    ● 辅助电源:5V,12V, 24VDC,220VAC等单电源供电方式

    ● 0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号

    之间隔离、放大相互转换及显示与控制

    ● 工业级温度范围: -25 ~ +70 ℃

    ● 低成本、小体积标准DIN 35导轨安装方式

    ● EMC特殊要求场合须增加电磁干扰抑制电路和屏蔽措施

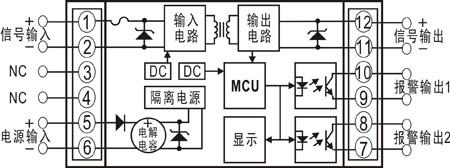

    原理框图

原理框图

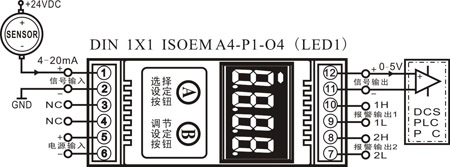

    典型应用接线图

    典型应用1:电流输入电流输出(I/I)隔离显示控制

4-20mA模拟量6KV高隔离,智能化显示控制变送器

4-20mA模拟量6KV高隔离,智能化显示控制变送器

  • 1
  • 2
  • 总2页
