具有超低噪声(0.8µVRMS)和79dB PSRR(在1MHz)的20V、200mA RF LDO为噪声敏感的应用供电

    凌力尔特公司 (Linear Technology Corporation) 推出领先的超低噪声、超高电源纹波抑制 (PSRR) 低压差电压线性调节器 LT3042。该器件独特的设计具有仅为 2nV/√Hz (在 10kHz) 的超低点噪声和 0.8µVRMS 的积分输出噪声 (在 10Hz 至 100kHz 的宽带宽内)。低频和高频 PSRR 性能是异常出众。低频 PSRR 超过 90dB (直到 10kHz)，而高频 PSRR 则超过 75dB (直到 3MHz)，可使噪声或高纹波输入电源变得 “安静”。LT3042 运用了 LTC 的专有 LDO 架构，即在一个高精度电流源基准之后布设一个高性能单位增益缓冲器，从而可产生几乎恒定的带宽、噪声、PSRR 和负载调节性能，这与输出电压无关。此外，该架构还允许把多个 LT3042 并联起来使用，以进一步降低噪声、增加输出电流和在印刷电路板 (PCB) 上散播热量。

    LT3042 可在满负载情况下于一个 1.8V 至 20V 的宽输入电压范围内提供高达 200mA 的输出电流和一个 350mV 的压差电压。输出电压范围为 0V 至 15V，而且输出电压容限高度准确，在整个电压、负载和温度范围内为 ±2%。该器件的宽输入和输出电压范围、高带宽、高 PSRR 和超低噪声性能使其非常适合于给那些对噪声敏感的应用供电，例如：PLL / VCO / 混频器 / LNA、非常低噪声仪表、高速 / 高精度数据转换器、医疗应用 (比如：成像和诊断)、高精度电源，以及用作开关电源的后置稳压器。

    LT3042 采用一个小型和低成本的 4.7µF 陶瓷输出电容器工作，因而优化了稳定性和瞬态响应。单个电阻器负责设置外部精准电流限值 (在整个温度范围内为 ±10%)。单个 SET 引脚电容器用于降低输出噪声并提供基准软起动功能，可防止在接通时产生输出电压过冲。此外，该器件的内部保护电路还包括反向电池保护、反向电流保护、具折返的内部电流限制和具迟滞的热限制。其他特点包括快速启动能力 (适用于采用大数值 SET 引脚电容器的场合) 和一个具可编程门限的电源良好标记 (用于指示输出电压调节)。

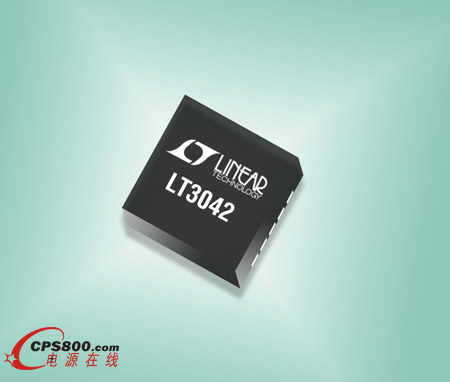

    LT3042 采用耐热性能增强型 10 引线 3mm x 3mm DFN 和 10 引线 MSOP 封装，两种封装版本占板面积都很紧凑。E 级和 I 级版本有现货供应，工作结温范围为 –40°C 至 125°C。高温 H 级版本额定工作温度范围为 –40°C 至 150°C，高可靠性 MP 级版本规定在 –55°C 至 150°C 温度范围内工作。所有器件都有现货供应，E 级版本的千片批购价为每片 2.25 美元。

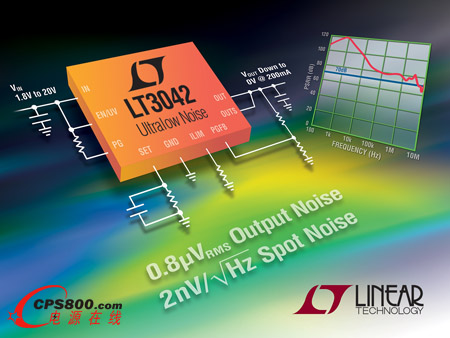

    照片说明：20VIN、200mA、0.8µVRMS 超低噪声超高 PSRR LDO

    性能概要：LT3042

    • 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)

    • 超低点噪声：10kHz 时为 2nV/√Hz

    • 超高 PSRR：>90dB (至 10kHz) 和 >75dB (至 3MHz)

    • 输出电流：200mA

    • 宽输入电压范围：1.8V 至 20V

    • 单个电容器改善噪声和 PSRR

    • 100μA SET 引脚电流：±1% 初始准确度

    • 单个电阻器设定输出电压

    • 高带宽：1MHz

    • 可编程电流限制

    • 低压差电压：350mV

    • 输出电压范围：0V 至 15V

    • 具可编程门限的电源良好标记

    • 快速启动能力

    • 精准 ENABLE/UVLO

    • 可并联以实现更低噪声和更大电流

    • 具折返电流的内部电流限制

    • 最小输出电容器：4.7μF 陶瓷电容器

    • 电池反向和电流反向保护

    • 10 引线 MSOP 和 3mm x 3mm DFN 封装<
