AFPM100消防设备电源监控系统在农垦大厦项目中的应用
徐霜
安科瑞电气股份有限公司 上海嘉定
摘要 ：AFPM100消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，监控设备通过RS485总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备电源的工作状态。本文通过对农垦大厦项目的介绍，重点阐述AFPM100消防设备电源状态监控器所实现的功能及其重要意义。
1.前言
农垦大厦（经贸大厦）为既有建筑的节能改造，建筑面积20245.6平方米。锦州经贸大厦地址设在著名军事要地，获准创建国家科技成果转化服务示范基地（锦州）。交通便利，客流量大，是旅游购物和休闲娱乐的集中地，具有现代建筑风格的二十七层大厦。
2.系统需求分析
探测消防设备电源的过压、欠压、缺相、供电中断度等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。储存各种故障和操作试验信号，显示系统电源状态。
3.参考标准
近期，国家为了加大消防设备电源监控防范的力度，相继制订或修改了一批相关标准规范，加强对消防设备电源的预防。主要有：
3.1．GB28184-2011《消防设备电源监控系统》。
3.2．GB25506-2010《消防控制室通用技术要求》。
4.系统组成
农垦大厦项目由消防设备电源状态监控器、传感器组成。本项目通讯总线共接入三条通讯总线，总线在各消防配电箱手拉手串接后，接入壁挂式后台，组成消防设备电源监控系统的大动脉。箱体中传感器通过主机进行24V直流供电。以上所述组成一套信号稳定，精度可靠的消防设备电源监控系统。本系统组网共分为三层：
1）站控管理层
站控管理层针对消防设备电源监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如显示屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以文字、数显、声音、指示灯等方式反应现场运情况。
监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。
UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。
后台监控设备设置在消控室中。
2）网络通讯层
通讯介质：系统主要采用阻燃屏蔽双绞线，以RS485接口，MODBUS通讯协议实现现场设备与上位机的实时通讯。
电源介质：通过阻燃两芯线由上位机对现场所有传感器供直流24V电源，从而保证在任何情况下模块都能够保持工作状态。
3）现场设备层

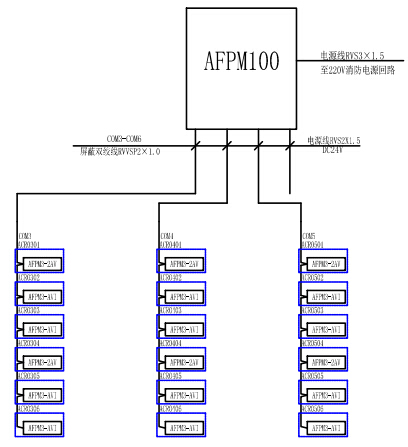

现场设备层是数据采集终端，主要为AFPM3-2AV系列传感器。系统结构拓扑图如下：
5.消防设备电源设备
5.1、 AFPM100消防设备电源监控后台：
主要技术参数
电源
● 主电源：AC220V 50Hz（允许85%－110%范围内变化）
● 备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h
● 监控器为连接的模块（电压/电流信号传感器）提供DC24V电源
工作制
24小时工作制
通讯方式
Modbus-RTU通信协议，RS485半双工总线方式，传输距离500m（若超过可通过中继器延长通讯传输距离）。
监控容量
≤128点
操作分级
● 日常值班级：实时状态监视、历史记录查询。
● 监控操作级：实时状态监视、历史记录查询、探测器远程复位。
● 系统管理级：实时状态监视、历史记录查询、探测器远程复位、探测器参数远程修改、监控设备系统参数设定与修改、操作员添加与删除。
