Acrel-3000电能管理系统在罗店镇市民服务中心的应用
徐霜1
1安科瑞电气股份有限公司,上海 嘉定 201801;
摘要:介绍罗店镇市民服务中心,采用智能电力仪表,采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-3000型电力监控与电能管理系统实现配电回路用电的实时监控和管理。
1、概述
罗店镇位于宝山区西北部,东与杨行、月浦两镇接壤,西隔杨泾与嘉定区相望,北与宝山工业区为邻,南与顾村镇相连,距市中心24公里,是一座既有江南水乡自然风光,又有悠久人文内涵的历史古镇。全镇现辖行政村15个,居委14个。镇域面积44.19平方公里,人口逾26万。
本项目是为罗店镇市民服务中心楼层配电部分的电能管理系统。
2、需求分析
现场为一座8层楼房。电能管理系统需要实现数据集中管理、分析处理。软件大概功能要求如下:
电压、电流、功率、功率因数及频率等监测信息实时刷新,并以一次图形式直观动态显示。各回路子画面上显示该回路各电参量、回路名称、电流越限值等信息。

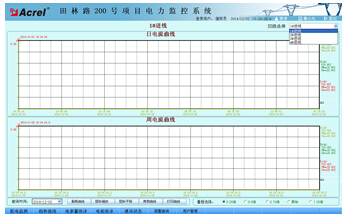

对各回路的电流绘制趋势曲线,便于分析该回路配电运行工况。

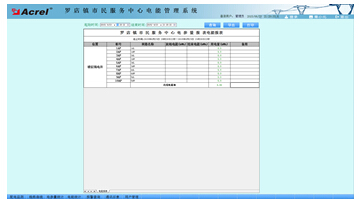

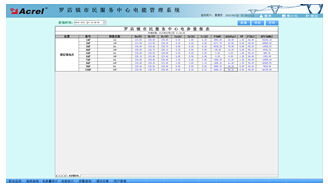

对各回路的电能集抄功能,并可生成时间段内符合客户管理需求的用电报表。
本技术条件适用于罗店镇市民服务中心楼层配电箱电能管理系统。供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。供方提供的产品应至少满足本技术条件,但不仅限于此,其技术性能应满足对配电室数据监控的要求。
3、系统方案
管理系统主要实现罗店镇市民服务中心楼层配电箱实时用电监测与电能管理。监控范围为8层楼内的10只多功能仪表。现场多功能仪表通过一条总线接入值班室采集器,再将通过采集器连接到监控主机,从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示:站控管理层、网络通讯层和现场设备层。

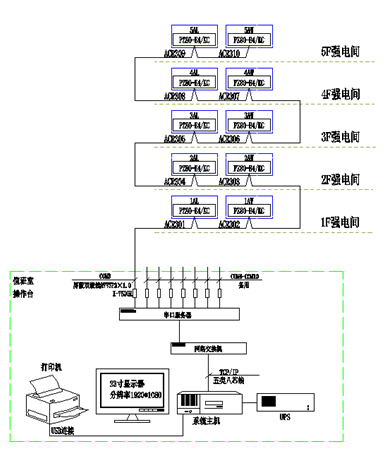

电能管理系统网络拓扑图
1)站控管理层
站控管理层针对电能管理系统的管理人员,是人机交互的直接窗口。在主要指置于值班室的工控机、显示器、UPS等。
2)网络通讯层
通讯层主要是由NPORT5610-8串口服务器、以太网设备及总线网络组成。NPORT5610-8串口服务器主要功能是监测现场智能仪表;以太网设备及总线网络的主要功能是实现数据交互,使配电系统管理集中化、信息化、智能化,极大提高了配电系统的安全性、可靠性和稳定性,真正达到了无人值守的目的。
3)现场设备层
现场设备层是数据采集终端,主要由智能仪表组成,智能仪表通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入通讯服务器,经通讯服务器到达该值班室监控主机进行组网,实现数据远程查看。
4、系统功能
功能特点

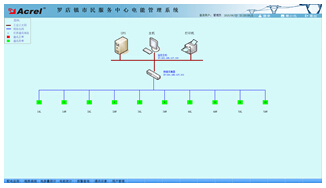

本系统采用全中文界面,操作简单方便;运行稳定可靠。点击相应快捷按钮即可进入相应的系统功能模块;系统具有模拟图显示和网络结构图显示;系统提供了友好的人机交互界面,一切操作均可在界面上进行,而且具有远程显示功能。

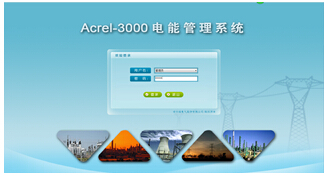

登录界面
软件开始运行。初始界面选择用户名,输入对应的密码,点击登录按钮,即可进入监控系统界面,查看监控数据,否则无法查看。用户名分为“管理员”和“操作员”,两者权限不同,操作员只能操作部分功能,管理员拥有最高权限。
监控系统界面分为三块,标题界面、配电系统界面和菜单切换界面。
在菜单切换界面中含有最小化及退出2个快捷功能。当选择退出时,系统将弹出如果点击确认,则退出所有程序;如果点击取消,则不会对系统操作。
菜单切换界面
在软件窗口最底部是菜单切换界面,该界面排的7个按钮为系统各个功能切换按钮。
通过点击菜单切换界面上的功能按钮,就可进入相应的功能界面。

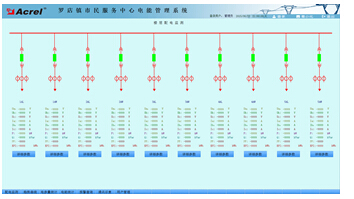

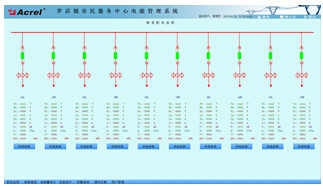

配电监测

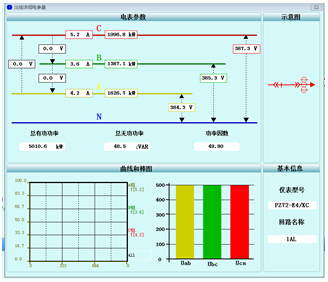

详细参数
通过此界面可查看个配电回路的分布和连接情况以及主要的电参量。主要数据包括:三相电流,三相电压,进线回路的功率、电能、功率因数、回路名称,和出线回路的电流、回路名称。
