凌力尔特推出高压负输出开关稳压器控制器 LTC3896

    凌力尔特公司 (Linear Technology Corporation) 推出高压负输出开关稳压器控制器 LTC3896，该器件驱动一个全 N 沟道同步功率 MOSFET 级。大多数低至中功率负输出 DC/DC 转换器采用耦合的电感器或变压器。然而 LTC3896 仅采用单个电感器，将 4V 至 (150V – |VOUT|) 的正输入电压转换为稳定的 60V 至 0.8V 负输出电压，输出电流高达 15A。该器件效率高达 96%，非常适合交通运输、工业、电信和配电应用。

    LTC3896 提供真正以地为基准的控制引脚，从而无需分立式电平转换组件作为其接口。该器件在休眠模式且输出电压处于稳定状态时仅吸取 40µA 电流，非常适合始终保持接通系统。LTC3896 强大的 1Ω N 沟道 MOSFET 栅极驱动器可在 5V 至 10V 范围内调节，以允许使用逻辑电平或标准电平 MOSFET，以最大限度提高效率。为了在高压输入应用中防止芯片功耗过大，LTC3896 提供了一个 NDRV 引脚，这驱动一个可选外部 N 沟道 MOSFET 的栅极充当低压差线性稳压器以给 IC 供电。EXTVCC 引脚允许 LTC3896 由其输出电压或其他偏置电源供电，这降低了功耗、提高了效率。

    LTC3896 以 50kHz 至 900kHz 的可调固定频率工作，也可同步至一个 75kHz 至 850kHz 的外部时钟。在轻负载时，用户可选择以强制连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 运行。其电流模式架构允许简便的环路补偿、提供快速瞬态响应和卓越的电压稳定度。电流检测通过测量输出电感器 (DCR) 两端的压降完成，以提供最高效率，或通过使用一个外部检测电阻器完成。在过载情况下，电流折返限制 MOSFET 产生的热量。其他特点包括可调突发箝位和电流限制、电源良好输出信号、一个集成的自举二极管和可调软启动。

    LTC3896 采用 TSSOP-38 耐热性能增强型封装，去掉了几个引脚以提供高压间隔。该器件有两种工作结温级版本，扩展和工业温度级版本的温度范围为 –40°C 至 125°C，高温汽车级版本的温度范围为 –40°C 至 150°C。千片批购价为每片 4.70 美元。

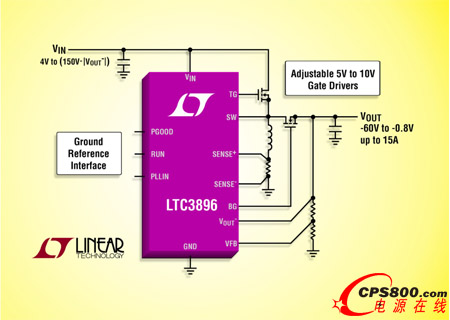

    照片说明：150V 低 IQ 同步负输出 DC/DC 控制器

    性能概要： LTC3896

    VIN 范围：4V 至 (150V – |VOUT–|)

    宽 VOUT 范围：60V 至 0.8V

    以地为基准的控制 / 接口引脚

    可调栅极驱动电平：5V 至 10V

    仅需要一个电感器

    集成的自举二极管

    在休眠模式且输出处于稳定状态时具 40µA 低静态电流

    用于 DRVCC 的内置 LDO 或外部 NMOS LDO

    EXTVCC LDO 用输出给驱动器供电

    可锁相频率 (75kHz 至 850kHz)

    可编程固定频率 (50kHz 至 900kHz)

    在轻负载时，可选择以连续、脉冲跳跃或低纹波突发模式运行

    电源良好输出电压监视器

    可编程输入过压闭锁

    38 引线 TSSOP 高压封装<
