2021年10月18日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于意法半导体(ST)STEVAL-LLL009V1开发板的高压输入300W LED数字电源解决方案。

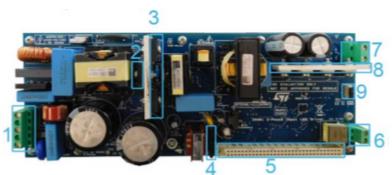

图示1-大联大友尚基于ST产品推出的LED数字电源方案的展示板图
当前全球能源短缺的忧虑正在不断扩大,节约减排问题是我们未来要面临的重要挑战。在照明领域,LED作为一种新型的绿色光源产品正吸引着世人的目光。而随着LED照明产业的不断发展,LED电源市场也迎来了快速发展时期。大联大友尚基于ST STEVAL-LLL009V1开发板推出的LED数字电源方案,具备高效率和可靠性,帮助开发者在众多同类竞品中脱颖而出。
图示2-大联大友尚基于ST产品推出的LED数字电源方案的场景应用图
STEVAL-LLL009V1数字300W电源方案由功率因数校正(PFC)和半桥LCC谐振转换器功率级组成。在此方案中,STM32F334R8微控制器实现了直流转直流和输出同步整流数字控制,而PFC则由L6562AT控制器在过渡模式下驱动。该系统支持恒定电压(CV)和恒定电流(CC)操作。为了提高效率,本方案将MDmesh K5和MDmesh DK5电源MOSFET分别用于PFC和LCC半桥,同时采用STripFET F7电源MOSFET来减少二次侧同步整流阶段的传导损失。

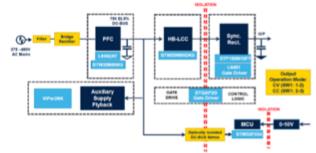

图示3-大联大友尚基于ST产品推出的LED数字电源方案的方块图
不仅如此,本方案的一次侧和二次侧均由基于VIPER267KDTR高压转换器的离线反激式电路供电,用于超宽输入,它可为控制板、栅极驱动器IC和信号调理电路提供调节电压。在性能测试中,该方案在宽输入电压和负载条件下,实现了低总谐波失真(THD)和高效率,功率因数趋近于1。
核心技术优势:
极高的输入电压范围:270V–480VAC;
总谐波失真THD于满载(270V–480VAC)少于10%;
最大负载下的峰值效率大于93.5%。
方案规格:
基于过渡模式boost PFC、半桥LCC和同步整流(全桥)的系统架构;
270V-480VAC交流输入电压范围;
输出可在定电流(CC)或定电压(CV)模式下设定:
300W最大输出功率额定值;
CV定电压模式:48.5V±1%;
CC定电流模式:6.25A±2.5%当电压降从36V至48V。
峰值效率>93.5%;
功率因数>0.9,当负载>输入电压范围最大负载的33%;
总谐波失真THD小于20%,当负载>输入电压范围最大负载的25%;
定电流模式设定中的调暗控制:
0–10V控制;
1%分辨率;
类比调光。
软启动Soft start;
保护:输入和输出欠压和过压保护、输出无负载电路保护、输出短路/超载电路保护;
由STM32F334R8进行数位控制;
符合RoHS;
符合WEEE(2012/19/UE RAEE II)。
