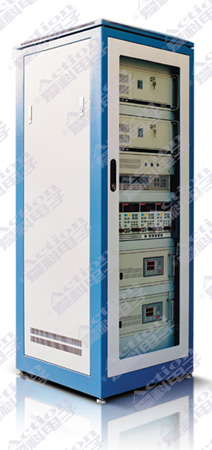

开关电源测试系统

点击查看原图
公司名称:西安爱科电子有限责任公司
所属类别:电源配套分类>>测试仪器
电子信箱:xa-xym@163.com
联系电话:029-85691735*8628
联 系 人:薛艳梅
更新时间:2011-6-2 11:00:43
点击这里与企业谈话
产品详情

直流开关电源自动化测试系统

    本系统是AC/DC电源电性能自动化测试系统。系统以工控机为核心,控制程控交流电源和电子负载,实现对AC/DC电源的测试工况建立;A/D采集卡完成各种物理量的采样;霍尔电流、电压传感器及其辅助电路完成各种电量信号的采集和调理;数字量输出控制完成各种通道切换。整个系统结构紧凑,功能完备,自动化程度高,可大大提高检测效率。

    系统组成
    1. 工控PC机;
    2. A/D采集卡、GPIB接口卡;
    3. 程控交流电源;
    4. 电子负载(带GPIB接口);
    5. 测试接口箱;
    6. 噪声测试仪(具备GPIB接口);
    7. 故障诊断接口箱;
    8. 测试软件。

    设备技术参数
    1. A/D采集卡:测试:12位400k/s,4K WORD FIFO;
    2. 电子负载:  0~60V,60A,四路;(带GPIB接口);
    3. AC电压源:输入50Hz、220V,输出40~60Hz、80~300V  AC连续可调,2KVA;
    4. 测控箱: 交流电压通道   0~300V,一路,精度0.5%;
                交流电流通道   0~5A,一路,精度0.5%;
                直流电压通道   0~10V,10~60V,四路,精度0.5%;
    5. 诊断箱: 0~400V通道,4路,精度1%;
                0~500V通道,8路,精度1%;
                0~100V通道,15路,精度1%;
                12V通道,5路,精度1%;
    6. 噪声测试仪:带宽50M(带GPIB接口)。

    测试项目
        静态参数
    1. 输入电压、电流及电流波形的频谱分析、波形及数值显示;
    2. 各路输出电压、电流;
    3. 输入、输出功率及效率;
    4. 输入功率因数;
    5. 各路输出噪声(数值显示峰峰值);
    6. 各路输出纹波(波形及数值显示)。
        动态参数
    1. 输入电压范围;
    2. 各路输出的门限电流;
    3. 负载调整率;
    4. 源效应;
    5. 输出短路测试;
    6. 输入电压和输出负载瞬态特性;
    7. 波形显示(数字游标);
    8. 开机延迟时间;
    9. 启动冲击电流;
    10.  输入过压保护点。

    主要功能
    1. 输入AC电压可通过微机调节;
    2. 电子负载电流可通过微机接口调节;
    3. 电子负载可任意并联,以增加功率;
    4. 电子负载正、负电源都可适用;
    5. 系统具备各种保护功能,并且能够指明是哪一部分保护;
    6. 所有测试参数在测试界面上显示,并且可显示电压纹波及瞬态波形;
    7. 原始测试数据可保存及打印。
