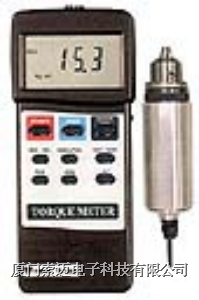

TN-2880 扭力计/TN-2880 扭力计 TN-2880 扭力计/TN-2880 扭力计 TN-2880 扭力计/TN-2880 扭力计

TN-2880 扭力计的详细介绍
1．特性
* 专业的扭力计，满量程15Kgf-cm的扭力探头
* 三种可选单位：Kgf-cm，LBf-英寸和Newton-cm
* 数据保持按键，锁定读值
* 峰值测量功能锁定峰值
* 可选高/低解析度
* 按键选择快/慢取样时间
* 记忆保持最大/最小读值
* RS232电脑界面
* 超大LCD显示，容易读取
* 高性能微电脑电路
* 分离扭力传感器，易操作
* 自动关机功能，延长电池寿命
* 低电提示
* 多功能/便于携带
* 完全按照严酷使用环境设计　

　
2． 规格
2-1一般规格
显示 61mm×34mm超大LCD显示
15mm（0.6''）数字大小
测量 扭力值，峰值保持，数值保持，最大/最小值
单位 Kgf-cm，LBf-inch，Newton-cm
最大量程 15 Kgf-cm13.02 LBf-inch
147.1N-cm *N=牛顿
精度 ±（1.5%+5d）
解析度 高解析度0.01 Kgf-cm0.01 LBf-inch
0.1N-cm *N=牛顿
低解析度0. 1 Kgf-cm0. 1 LBf-inch
1N-cm *N=牛顿
探头 专用扭力探头
电路 专用微电脑电路
数值保持 锁定读值
峰值保持 保持峰值
记忆 最大/最小值
过载能力 最大 22.5 Kgf-cm最大 19.53 LBf-inch
最大 220.1N-cm
关机 自动关机或者按键手动关机
取样时间 快/慢选择快：约0.125秒
慢：约0.334秒
输出 RS232串口输出
操作温度 0℃~50℃（32℉~122℉）
操作湿度 80%RH以下
电源 碱性高能DC9V电池，006P，MN1604(PP3)
耗电量 约DC12mA
重量 主表 225克（0.50英镑）
探头 665克（1.46英镑）
尺寸 主表180×72×32mm
(7.1×2.8×1.3英寸)
扭力探头：
圆形直径48mm×160mm
附件 *说明书………………1*15Kg扭力探头………1*紧固匙………………1
*携带箱………………1
可选附件 *软件（Windows版数据采集和记录）
………………………………SW-U101-WIN
*RS232线
………………………………UPCB-01


2-2显示单位/最大量程/解析度
显示单位
最大量程 高解析度
Kg cm
15Kgf-cm 0.01Kgf-cm
LB inch
13.02LBf-inch 0.01LBf-inch
N cm
147.1N-cm 0.1N-cm


显示单位
最大量程 低解析度
Kg cm
15.0Kgf-cm 0.1Kgf-cm
LB inch
13.0LBf-inch 0.1LBf-inch
N cm
147N-cm 1N-cm

*N=牛顿

3．面板功能

4．测量方法
1） 把探头线插头（图1，3-14）插入主表的探头插口（图1，3-12）
2） 按电源按键（图1，3-2），打开扭力计
3） 按探头类型按键（图1，3-8），选择扭力计的传感器类型与外部探头一致按探头类型按键，LCD将显示“15Kg cm”
4） 单位按键按单位按键（图1，3-5），选择单位：Kgf-cm、LBf-inch或N-cm
5） 解析度按键按解析度按键（图1，3-7），选择高/低解析度

选择高解析度
显示单位 解析度
Kg cm 0.01Kgf-cm
LB inch 0.01LBf-inch
N cm 0.1N-cm

*N=牛顿

选择低解析度
显示单位 解析度
Kg cm 0.1Kgf-cm
LB inch 0.1LBf-inch
N cm 1N-cm

*N=牛顿
6）快/慢按键快/慢按键（图1，3-10）用于选择快/慢取样时间
*快取样时间，LCD将显示“F”
*慢取样时间，LCD将显示“S”
7) 如图2、图3所示：把钻头（图1，3-17）与被测装置相连，用紧固匙（图1，3-18）锁定齿轮（图1，3-16）
8）归零按键在测量之前，如果扭力计显示不为0，可以通过按归零按键（图1，3-9），使LCD显示为0
9）只要有扭力，LCD将显示测量到的扭力值
10）峰值保持在测量过程中，按峰值保持按键（图1，3-6），LCD将显示“PEAK”符号，同时显示将保持为峰值
注：在峰值保持功能下，取样时间将变为“快取样”同时在LCD上显示“F”
11）数据保持在测量过程中，按数据保持按键（图1，3-3），将锁定测量数据，同时LCD将显示“HOLD”符号，再次按下数据保持按键取消数据保持功能
12）数据记录（最大/最小读值）
* 数据记录功能显示最大/最小读值。按最大/最小按键（图1，3-4）一次，启动数据记录功能，LCD上显示“REC”符号
* 在“REC”符号显示的时候
（a）按最大/最小按键（图1，3-4）一次，“Max”符号与最大值一起显示在LCD上
（b）再次按下最大/最小按键，“Min”符号将与最小值一起显示在LCD上
（c）持续按下最大/最小按键2秒钟以上，退出记忆记录功能，显示将恢复为现在读值
13）按如下步骤快速测量（略）
5．取消自动关机
本机有自动关机功能。在无任何操作约10分钟后，将自动关机；要取消自动关机功能，请在测试过程中按下最大/最小按键（图1，3-4），选择记忆记录功能
6．RS232电脑串口界面
本表通过3.5mm的RS232端口输出；接口的输出是16位数据流，能够用于用户的特殊应用
7. 更换电池
1）当LCD上显示“”时，就必须更换电池，但是显示低电后还可以继续使用几个小时
2）打开电池盖（图1，3-11），取下旧电池
3）装上一个9V电池（高能电池），盖上电池盖
8．可选附件
RS-232线
型号：UPCB-01 RS-232线，连接扭力计与电脑
应用程序（Windows版）
SW-U101-WIN 硬件安装完成后扭力计+RS-232线+电脑+软件
整个系统可用作数据采集器，数据记录器……记录下来的数据可保存为EXCELL,ACCESS,LOTUS-123……
