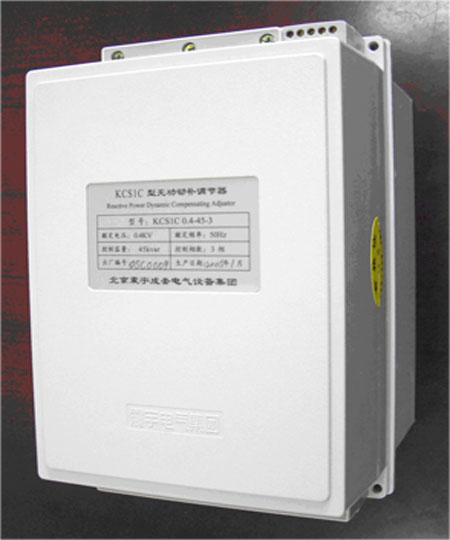

KCS1型系列动态无功功率调节器
使用说明书
KCS1B\KCS1F2\KCS1C\KCS1F3型无功功率调节器是一种能够对并联电容器进行快速投切的电子型功率器件，该调节器主电路采用反并联晶闸管模块，由其它电子组件构成触发电路、同步电路及控制电路。本调节器的控制电路与控制器的控制信号采用光隔离，以避免互相干扰。当控制器发出投切信号时，使晶闸管导通或截止，从而投入或切除相应电容器。本调节器安装、接线、维护简单方便，投电容器时无涌流，无过压，工作时无噪音，允许频繁动作，带缺相保护等特点，是取代目前补偿装置所广泛使用的电磁型交流接触器的最佳选择。
一、用途
本调节器适用于交流50Hz，额定工作电压380V(220V)660V的配电系统中的各种低压无功功率动态补偿箱装置中，做并联电容器的快速投切之用。
二、使用条件
a、周围空气温度：-25°C～+40°C，并且24小时内其平均温度不高于+35℃；
b、温度为+25℃，相对湿度短时可达100％
c、海拔高度不超过1000m
d、安装场所空气清洁；无爆炸及可燃危险；无足以损坏绝缘及腐蚀金属的气体；无导电臣埃；无雨雪侵袭及严重霉菌存在。
三、主要技术参数
1、额定电压：２２０Ｖ．３８０Ｖ．６６０Ｖ
2、额定频率：50Hz
3、控制容量：KCS1C\KCS1F3  ２２０Ｖ级：３Kｖａｒ～４５ｋｖａｒ
                           ３８０Ｖ级：５Kｖａｒ～６０ｋｖａｒ
                           ６６０Ｖ级：５Kｖａｒ～６０ｋｖａｒ
             KCS1B\KCS1F2  ２２０Ｖ级：３Kｖａｒ～30ｋｖａｒ
             ３８０Ｖ级：５Kｖａｒ～4０ｋｖａｒ
4、带放电线圈，放电时间不大于1分钟(峰值为50V)
5、控制端电压DCl0-15V，电流30mA
四、安装与使用
 1．KCS1B\KCS1F2\KCS1C\KCS1F3调节器的安装可采用两种方式，其一是安装在补偿装置的安装板上，,其二是安装在补偿装置的条架上。因调节器有散热器，散热器下有带温度控制的风扇。为便于通风散热，安装时应使进线端在上，出线端在下，并应在散热器和风扇部位留有风道。
    2．本调节器控制的电力电容器KCS1B采用三相电容器额定电压为０.４ＫＶ，控制信号为一组（K、V）。KCS1F2采用单相电容器额定电压为０.23ＫＶ,控制信号为三组（Ｖ１．Ｖ２．Ｖ３．Ｋ）。其中KCS1C（380V）和KCS1C（660V）调节器所带电力电容器的额定电压为０.４ＫＶ，控制信号为一组（K，V），同时导通三相。KCS1F3调节器所带电力电容器的额定电压为０.２３ＫＶ，控制信号为三组（Ｖ１．Ｖ２．Ｖ３．Ｋ），分别控制一相的三个回路．
调节器的接线端子，主端子最大可连接２５ｍｍ２的绝缘导线，要求导线的连接必须使线用接线端头。
    3．调节器主电路连接导线截面的选择：
调节器进出线导线截面按额定线电流的１.５倍进行选择.
    4．调节器的短路及过载保护器件应选用ＮＧＴ或ＲＬ８型快速熔断器。
