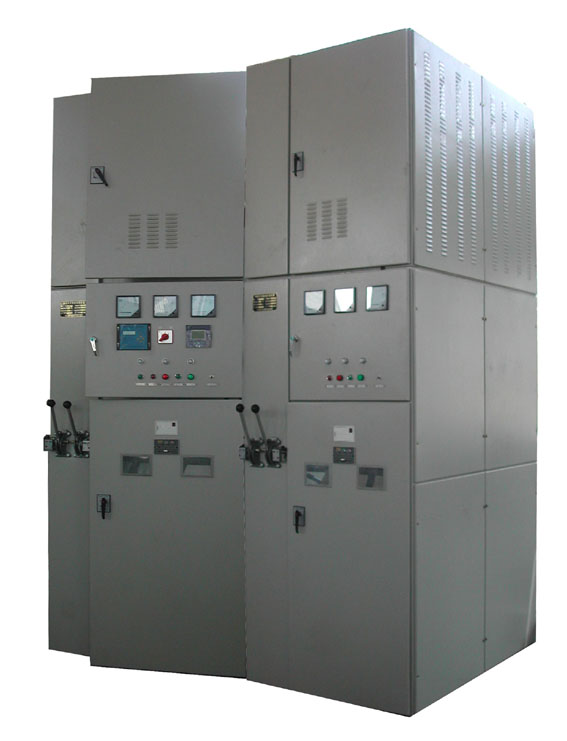

GRZB—10中压无功功率补偿柜
 一、概述：
  本集团生产的中压(10KV)并联电容器补偿成套装置适用于电力系统及工矿企业6千伏，10千伏交流50(60)赫兹三相供电系统，用来改善功率因素和调整电压、减少电路损耗。本装置是由电容器组、开关柜、串联电抗器、放电线圈、氧化锌避雷器及构架组成。本装置分为户内、户外通用型。并可根据用户特殊需要提供设计和生产。本装置完全符合IEC标准有关部分。
二、主要技术参数：
额定电压:3KV～10KV。
额定容量：1200—10800Kvar。
损耗角正切：tgα≤0．05％。
电容量偏差：0～+1口％。
保护方式：速断、过压、中性线电流不平衡和单台熔断器保护。
控制方式：采用电压与功率因素综合控制。
投切方式：自动循环投切。
三、控制原理：
  本装置的控制器JKGIAm采用电压、电流取样信号输入，经低能耗单片机。做DSP数字快速处理。在优先保证电压稳定于用户期望电压值的条件下实现对功率因素的最佳调节。本装置博采国内外先进技术，具有体积小、外型合理美观、功能完善、抗干扰能力强、运行稳定可靠、补偿精度高等优点。
  本装置输出为开关信号，分别通过中间继电器接通中压装置中的操作系统，再由操作系统投切中压并联电容器回路。本装置控制回路共计6回路，分别自动循环投切。
四、电气图说明：
  本装置一次部分设备包括有：中压开关柜(分别有固定式、手车式、中置式)、电容器柜、串联电抗器、放电线圈、避雷器组成。
  本装置二次部分设备应包括：控制器、中间继电器、过流继电器、电压继电器、零序电流互感器、电流互感器、电压互感器。
 五、订货须知：
1、提供使用电压等级和补偿容量。
2、说明使用场合及环境条件。
3、若用户有特殊要求，可协商解决。
