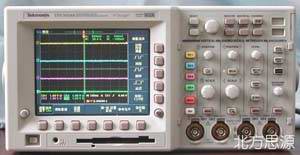

数字示波器 TDS3054B/TDS2024

点击查看原图
公司名称:北方思源电子技术中心
所属类别:电源配套分类>>测试仪器
电子信箱:52634729@qq.com
联系电话:010-62123259
联 系 人:孙廷孝
更新时间:2011-3-23 14:56:54
点击这里与企业谈话
产品详情

后面板

数字示波器 Tek TDS3054B

厂家: 美国泰克

二手 TDS3054B 现货 带宽 500MHz,四通道,彩显,5GSa/s,10K记录。

配有选件
TDS3GV : 通讯接口 GPIB/RS232/VGA
TDS3TRG : 高级触发
TDS3FFT : 快速傅里叶变换

  • 500 MHz 、300 MHz 、100 MHz 三种带宽
  • 取样速率高达 5 GS/s
  • 2 或 4 条通道
  • 全 VGA 彩色 LCD 显示
  • 25 种自动测量功能
  • 9 位垂直分辨率
  • 多语言用户界面
  • 使操作更简易"快捷菜单"图形用户界面
  • 内置以太网端口
  • e*Scope TM 网上遥控功能
  • WaveAlert TM 自动波形异常检测能力
  • 应用模块
    -详细设计分析所需的高级分析功能
    -电信模板测试
    -FFT
    -用于测试和排障的两种视频模块
    -快速"是否通过"测试所需的极限测试
    -高级触发功能,其中包括:毛刺、欠幅脉冲和逻辑触发
  • 插入式打印机可随机提供测量结果文件
  • TekProbeTM Level II 接口支持的探头包括:可自动提供定标和换算单位的有源探头、差分探头和电源探头
  • 便于迅速打印的标准并行端口
  • 便于数据储存和文件编制的内置软驱

应用

  • 电信设备制造测试
  • 数字电路设计与调试
  • 视频设备安装与维护
  • 电源设计

TDS3000B系列特性

型号
TDS3012B
TDS3032B
TDS3052B
TDS3014B
TDS3034B
TDS3054B
带宽
100 MHz
300 MHz
500 MHz
100 MHz
300 MHz
500 MHz
通道
2
2
2
4
4
4
每条通道取样速率
1.25 GS/s
2.5 GS/s
5 GS/s
1.25 GS/s
2.5 GS/s
5 GS/s
最大记录长度
10K points
垂直分辨率
9-bits
垂直灵敏度(/div)
1 mV-10 V
垂直精确度
±2% on all models*
最大输入电压(1MΩ)
150Vrms CAT I(300V CAT II 标准10×探头)
位置范围
± 5 div
带宽BW极限
20 MHz
20, 150 MHz
20, 150 MHz
20 MHz
20, 150 MHz
20, 150 MHz
输入耦合
AC, DC, GND
输入阻抗选择
1 MΩ与 13 pF或 50Ω并联
时基范围 (/div)
4 ns - 10 s/div
2 ns - 10 s/div
1 ns - 10 s/div
4 ns - 10 s/div
2 ns - 10 s/div
1 ns - 10 s/div
时基精确度
200 ppm
显示器
彩色 LCD

数字示波器 Tek TDS2024

厂家: 美国泰克

二手 TDS2024 现货 200MHz,4通道,彩色LCD显示,2GS/s,2.5K/CH

TDS2000系列数字存储示波器扩展了TDS200系列的性能与操作简易性,使得他们成为应用广泛的工具-数字电路设计调试,生产测试,质量控制,维修维护,教育与培训等等。

值得关注的TDS2000 (彩色) 系列与TDS200系列比较,新性能主要有:

  • 性能的增强:
    • 更高的带宽, 更快的取样率 (200 MHz 带宽, 2 GS/s 取样率) (TDS2022, TDS2024)
    • 所有型号具有高级触发功能, 包括脉冲触发及可选场(奇偶)选行的视频触发, 也包括外触发。
    • 所有型号FFT标准配置
    • 触发频率读出
  • 使用简易性的增强:
    • 彩色LCD 显示 (TDS2000 系列)
    • 具有不同波形选择的自动设置功能
    • 探头选择指南,保证正确的探头使用
    • 内容相关在线帮助
    • 11种波形参数自动测量
    • 更简单的用户界面-最常用的功能都放在前面板,使用更加方便,比如,单次按钮,默认设置按钮

TDS2000 系列主要指标



TDS2024

显示

彩色

通道数

4

带宽

200MHz

取样率

2.0 GS/s

记录长度

所有通道2.5K点

时基范围

2.5 ns到50sec/div

外触发

所有型号标准配置

脉冲宽度触发

所有型号标准配置
从33ns到10sec可选

触发信号读出

触发源触发频率读出,所有型号标准配置

FFT运算功能

所有型号标准配置

自动设置菜单

所有型号标准配置

自动测量

11 种波形参数测量

探头检查指南

所有型号标准配置

TDS2000系列特点与特性

性能/功能 优点
高达200MHz 带宽,2GS/s最大取样速率
  • 比传统数字示波器精确得多的实时波形采集技术更加精确的数字测量
  • 显示与测量更高频率的信号,更快的上升时间,发生混叠的可能性更小
  • 理想的产品设计,维护,维修与生产工具
5 mV/div及其以上的刻度全部达到全带宽
  • 在5mV/格以上以全带宽采集信号,比TDS200系列有较大提高(TDS200在2 mv/div and 5 mV/div 刻度时是20MHz 的带宽限制)
  • 所有型号的带宽灵敏度是20 MHz @ 2 mV/div
  • 模拟电路设计与调试的理想工具
TDS2000系列具有彩色显示
  • TDS2000 系列每一通道具有不同颜色的波形,读出,以及游标
  • 简化多通道复杂波形的观测
  • 理想的设计,维护,维修与制造工具
可选择波形的自动设置功能
  • 自动监测正弦波,方波及视频信号,并以图形化界面显示这些信号的自动设置选项
  • 使用者可以选择进一步的设置选择,包括上升下降沿,视频行场及FFT等
  • 按照信号的不同类型,自动显示4种参数的自动测量值
  • 只显示有信号的通道(关闭无信号的通道)
  • 当多个信号连接至示波器时,使用频率最低的信号作为触发源(而不是最小数通道)
  • 提高测试效率
探头连接在线指南
  • 指示使用者正确地调整探头补偿,确认探头衰减因数
  • 优化探头设置,保证测量精度
11种自动设置
  • 简化与加速测量过程,减少人为误差
  • 包括:最小值,最大值,上升时间,下降时间,+脉冲宽度,-脉冲宽度,周期,平均值,周期有效值,峰峰值
  • 进行重复测试时尤其有用
在线帮助
  • 象在线手册一样
  • 提供帮助目录,超文本链接主题,使用者可以有选择性地学习各种示波器的功能
  • 帮助语言与界面语言选择对应
  • 提高使用效率
快速傅立叶变换(FFT)

数学运算功能在所有型号作为标准配置

  • 显示频域谱线,快速谐波分析及其它频域测量
  • 分析,测量与调试电路更加快捷
  • 自动设置功能使得FFT通过一个按键就可以实现
脉冲宽度触发(或者称为毛刺触发)
  • 触发于小于,大于或等于可选时间限制的脉冲,33 ns 到10sec可选择
  • 加速数字电路设计,调试与分析
可选行的视频触发功能
  • 触发于视频信号特定的行
  • 提高测试效率
  • 理想的视频设计,调试,维护工具
外触发
  • 所有型号提供前面板不同于输入通道的外触发输入
  • 所有通道都可以用来进行测量
  • 设计调试多通道信号的理想工具
触发频率读出
  • 由触发源自动激活(视频触发时除外)
  • 使用者可以测量触发信号的频率(包括外触发源),无需再使用一个通道做输出
  • 理想的设计,生产与维护手段
触发观察按键
  • 显示触发信号,包括外触发信号
预触发观测
  • 观察触发前的信息,发现造成故障的原因,而不是仅仅看到发生了什么故障
  • 通过前面板操作可设为零
更加简单的用户界面
  • 简单的用户界面使得仪器更加容易使用,减少学习时间,提高效率
  • 传统的,熟悉的模拟风格的控制按钮,使用者可以通过前面板完成大部分常用功能,如自动设置,帮助,单次捕获,打印,扫描速度等
  • 前面板带灯光指示,指示位置与电平旋钮工作于特殊功能
多语言用户界面
  • 菜单与显示可以选择10种操作界面:英语,法语,德语,意大利语,葡萄牙语,俄语,简体中午,繁体中文,朝鲜语,日语
  • 手册也具有多种文字
  • 前面板说明文字同样具有多语言
单次捕获按键
  • 捕获偶发或非重复性信号更加简单
  • 前面板单次按键实现
峰值检测
  • 捕获与观察高频信号成分,偶发毛刺等,可达12 ns
冻结或停止波形
  • 保持并检测最后一次触发的波形
存储调出波形
  • 将信号与参考波形比较
存储调出设置
  • 快速存储设置及调出进行重复测试
无闪烁显示
  • 观察低速信号的更多细节

TDS2000系列与TDS200的比较

功能

TDS200系列

TDS2000系列

显示
通道数

2 或 4

2 或 4

带宽

60 或100MHz

60, 100,或200 MHz

采样率

1.0 GS/s

1.0 GS/sor 2.0 GS/s

记录长度

2.5K

2.5K

时基范围

5 ns to5 sec/div

5 ns or2.5 ns to 50 sec/div

时基精度

100 ppm

50 ppm

外触发

2通道,TDS224 无

所有型号标配

脉冲宽度触发

所有型号标配33 ns to10 sec

触发信号频率读出

所有型号标配

FFT分析4

TDS2MM模块

所有型号标配

自动设置菜单

简单设置

所有型号标配

自动波形参数测量

5

11

探头检测指南

所有型号标配

在线帮助

所有型号标配

恢复默认设置按键

存储/调出菜单里

所有型号标配

水平位置设为零按键

所有型号标配

单次捕获按键

在触发菜单里

所有型号标配

带指示灯的前面板

所有型号标配

TDS2MM 模块

内置测量功能,接口只需选用TDS2CMA

TDS2CMA 模块

选件

TDS2000 系列示波器

产品 描述
TDS2002 2 Channel, 60 MHz, 1.0GS/s, 彩色DSO
TDS2012 2 Channel, 100 MHz, 1.0GS/s, 彩色DSO
TDS2014 4 Channel, 100 MHz, 1.0GS/s, 彩色DSO
TDS2022 2 Channel, 200 MHz, 2.0GS/s, 彩色DSO
TDS2024 4 Channel, 200 MHz, 2.0GS/s, 彩色DSO
