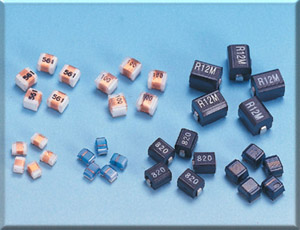

贴片电感,绕线电感

点击查看原图
公司名称:珠海浩磁电子有限公司
所属类别:电源配套分类>>电子元件
电子信箱:hk6101314@yahoo.com.cn
联系电话:0756-3359142
联 系 人:吴小姐
更新时间:2009-4-1 16:00:16

产品详情

产品名称: 贴片电感,绕线电感
产品型号: 0805,0603,1210,1816

简单介绍:微型SMD贴片电感是专门为当今的高频应用而设计的. 瓷芯结构可产生最高的自共振频率和优良Q. 这种无磁电感还可确保最优的热稳定性可预测性,和整批一致性. 磁芯电感拥有低直流电阻和高额定电流,电感值从1.210uH

详细介绍:微型 SMD 表面安装贴片电感
SMDCH 0603/0805/1008/1210



特徵:

  • 微型SMD贴片电感是专门为当今的高频应用而设计的.
  • 瓷芯结构可产生最高的自共振频率和优良Q.
  • 这种无磁电感还可确保最优的热稳定性可预测性,和整批一致性.
  • 磁芯电感拥有低直流电阻和高额定电流,电感值从1.210uH.

料号说明 :

1.       产品类型:表面安装电感.

2.       材质:

o        CH : 瓷芯

o        F: 铁氧芯

3.       端子:

o        G : 镀金

o        S : 镀银(仅限於SMDFSR)

4.       包装方式 : R: 卷带包装.

5.       型号 : 1008 : L=0.1英寸 W=0.08英寸.

6.       电感值:47N 表示 47 nH.

7.       公差 : G:+2%; J:+5%; K:+10%; M:+20%.

电感值和额定电流范围:

  • SMDCHGR0603    1.6~270nH        0.7~0.17A
  • SMDCHGR0805    2.2~820nH        0.6~0.18A
  • SMDCHGR1008    10~10000nH    1.0~0.16A
  • SMDFSR1008        1.2~10.0nH       0.65~0.30A
  • SMDCHGR1210    10~4700nH       1.0~0.23A
  • 测试设备:
    L&Q&SRF : HP4291B
    阻抗分析仪及HP16193A 测试夹.
    DCR :
    毫欧表.
  • 电气特性於25oC测试.

特性 :

  • 额定电流 :基於温升不超过 15oC.
  • 工作温度 :
    • -40oC 125oC (瓷芯)
    • -40oC 85oC (铁芯)

应用 :

  • 寻呼机, 无线电话.
  • 高频通讯产品.
  • GPS(全球定位系统).
