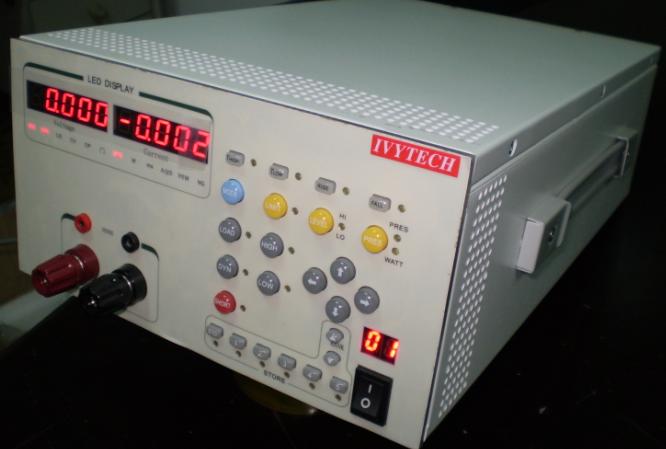

单路电子负载(DC ELECTRONIC LOAD)
Model |
|
| |
INPUT RATING Power Current Voltage |
150W 30A 60V |
300W 60A 60V | |
CC MODE Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
0~3A/30A 0.8mA/8.0mA |
0~6A/60A 1.6mA/16mA | ||
CR MODE Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
0.1067~2~7.5KΩ 0.533mΩ/0.133mS |
0.0533~1~3.75KΩ 0.266mΩ/0.266mS | ||
CV MODE Range Resolution |
Accuracy:±0.1% of(setting+range) | ||
0~60V 0.016V |
0~-60V 0.016V | ||
CP MODE Range Resolution |
Accuracy:±0.5% of(setting+range) | ||
0~150W 0.04W |
0~300W 0.08W | ||
DYNAMIC MODE Slew Rate |
Thigh/Tlow:50uSec to 9.999Sec | ||
2.0~125mA/us |
4~250mA/us | ||
20~1.25A/us |
40~2.5A/us | ||
4 1/2 DVM Range Resolution |
Accuracy:±0.05% of(setting+range) | ||
15V/60.00V 1mV/2mV | |||
4 1/2 DAM Range Resolution |
Accuracy:±0.2% of(setting+range) | ||
3A/30A 1mA |
6A/60A 1mA/2mA | ||
Load ON/OFF Voltage |
Load ON Voltage:0.1~25.0V Load OFF Voltage:0~25V | ||
单路电子负载技术特点(DC ELECTRONIC LOAD):
●单路电子负载150W/60V/30A或者300W/60V/60A
●负载具备定电流、定电压、定电阻、定功率、动态测试及短路模式等操作模式。
●双高精确度/高分辨率四位半电压表、电流表与功率表,并具有 GO/NG 判别能力。
●内含宽范围的脉冲波形产生器,其中上升/下降负载电流斜率可以独立控制。
●负载电流斜率可控制性:如负载准位改变,Load ON/OFF 切换,及电源供应器开机时电压上升瞬间等。以上负载电流的斜率可以依上升/下降负载电流斜率来控制设定。
●短路负载测试功能,及短路电流量测功能。
●自动电压检知能力,及可程序化负载开启/关闭的设定功能。
●保护功能包含过电压、过电流、过功率、过温度及逆向极性保护等。
●具备电源供应器的过电流保护(OCP)与过电压保护(OVP)的测试功能
●具有自动过程控制功能(AUTO Sequence)可达成单机自动测试系统
●风扇转速依负载功率自动调整。
●具有150组储存/呼叫记忆功能
●完全 RS-232 及 GPIB(可选) 控制的接口功能,包含负载状态的设定及电压电流表读回。
●遥控器(可选),提供使用者远程操作5组储存/呼叫功能,用“NG”指示灯显示当前测试状况,最适合生产线上使用。
