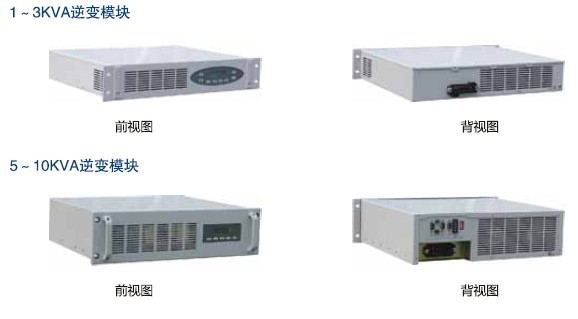

NT1100030AKS逆变模块
NT1100-030AKS 是一款可并联的模块化逆变电源
该模块采用32位DSP全数字化SPWM控制技术,可带电插拔,自主均流,LCD液晶显示,操作方便,可远程监控
技术特点
采用全数字化SPWM控制技术,控制精度和输出波形质量高;
采用了独立并联技术,均流效果好,可以根据用户的不同要求进行灵活、方便的配置;
采用带电插拔结构,安装、维护简单、安全,扩容方便;
可组成N+X并联冗余系统,可靠性高;
可与直流屏组成交、直流电源系统,共享电池组、监控等资源,并实现统一管理;
系统完全电气隔离,整个配电系统的绝缘性能良好;
既可单独逆变供电,也可引入市电实现不间断供电;
既可组成单相并联系统,也可方便地组成三相系统提供三相交流电;
自带LCD液晶显示及故障声光报警,可显示和设置模块的工作状态和工作参数;
带载能力强,可以在各种负载条件下工作,可带电动机类大电流冲击负载和空调负载。
保护特性
输入接反保护
输入直流过欠压保护(可自恢复)
输出过载保护
输出短路保护
过温保护(可自恢复)
技术指标
市电输入:132~264VAC 50HZ±10%
直流输入:190~265VDC
额定输出:220VAC 1KVA~10KVA
效 率:≥90%
最大并联模块数:16个
动态响应:电压瞬变范围<5%(负载0↔100%)
波形失真度:阻性满载<3%,非线性满载<5%
并联不均流度: <5%额定电流有效值
过载能力: 负载电流<105%,连续工作
负载电流105~125%,持续10min
负载电流125~150%,持续1min
负载电流>150%,60mS
工作环境:-5~+45°C
湿度:0~90%,无冷凝
尺 寸:490×412×88
重量:9.5KG
