GBC2M-3系列单相可控硅调压调功器是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。该控制板带锁相环同步电路、上电缓起动、缓关断、散热器超温检测、电流限制、过流保护。GBC2M-3 控制板的特点：十位A/D，输出线性化程度高，输出起控点低。

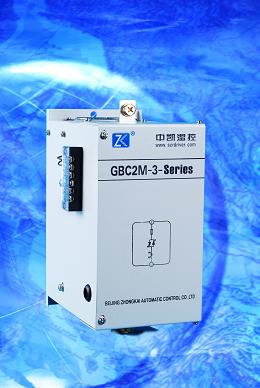

GBC2M-3 系列单相电力调整器（说明书中简称GBC2M-3 整机）由GBC2M-3 触发板、GBC2M-3 专用散热器、风机、外壳等组成。核心部分使用GBC2M-3 控制板；散热系统采用高效散热器、低噪音风机。整机带有控制板所有的功能。该电力调整器与带0-5V、4-20mA 的智能PID 调节器或PLC 配套使用；主要用与工业电炉的加热控制。

一．技术规格

n  功率元件：              进口单向反并联可控硅（晶闸管）模块

n  负载电源：              单相220、380V AC ±10% 50HZ

n  电流容量：              25A 50A、100A 150A 200A 250A 350A 500A 600A 800A。。。。。 AC

n  控制板电源与功耗：      220或380V AC ±10% 50HZ通用, 功耗：2W最大

n  风扇电源(根据型号配备)：电压：220V AC 电流：0.5 A以下

n  控制输入：              4~20mA DC输入, 接收阻抗120Ω；（默认输入信号）

                        0~5V DC 输入, 输入电阻 > 20KΩ（定货时需说明）

0~10V DC 输入, 输入电阻>20KΩ（订货声明）

n  LED状态显示

n  控制方式：           调相控制：连续调压  ；调功控制：阻性过零调功

n  调节输出分辨率：     调相0.1°；调功 10ms

n  移相范围：           0～180°；

n  驱动输出：           可变宽度脉冲：8°~ 120°触发可控硅模块：驱动电流300mA

n  手动方式：           外接10KΩ电位器调整

n  软启动软关断时间：   相角控制时，P3电位器调整。调整范围0.2~120秒

n  电压限制：           板内P1电位器或外接10KΩ电位器调整。调整范围0~100%

n  电流限制（选件）：    内置电流变换器，外接10KΩ电位器调整。调整范围20%~100%

n  过流报警（选件）：    内置电流变换器，板内P2电位器调整。调整范围100%~150%

n  散热器超温保护:      75℃温度开关，常闭接点动作时间：< 10ms

n  起动/停止开关:       外接开关

n  调功/调压切换(选件): 外接开关

n  工作环境:            温度范围：-30~+50℃ 湿度范围：90% RH最大无结露 海拔高度 2000m 以下

存储温度：          -30~+60℃

其它要求：          通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体

n  安装形式和要求:     壁挂式，垂直安装

绝缘电阻:           模块输出端与外壳，500VDC；最小控制板电源端与外壳，500VDC；控制输入端与外壳，500VDC；     控制板输入端与电源端，500VDC

n  介电强度： 模块输出端与外壳之间，2000VAC 1分钟；控制电源端与外壳之间，2000VAC 1分钟

选型单
