类型数字存储示波器品牌固纬

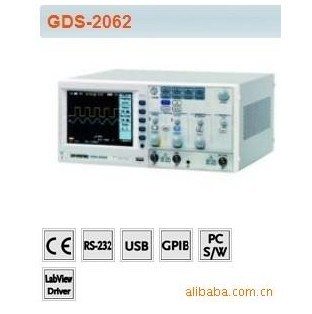

型号GDS-2062通道数2
显示模式LCD最大输入300（V）
量程2mV/div~20mV/div（V/div） 电源电压220（V）
外形尺寸254D x 142H x 310W(mm)（mm） 重量4.3（kg）

垂直系统
通道数 2
带宽 DC ~ 60MHz (-3dB)
上升时间 约5.8ns
灵敏度 2mV/div ~ 5V/div (1-2-5 步进)
精确度 ±(3% x |读出数值|+0.05 div x Volts/div+0.8mV)
输入耦合 AC, DC & 接地
输入阻抗 1MΩ±2%, ~16pF
极性 正向，反向
最大输入 300V (DC+AC peak), CATII
波形信号处理 + , - , x, FFT, FFTrms
偏移范围 2mV/div~20mV/div: 0.5V; 50mV/div~200mV/div: 5V; 500mV/div~2V/div: 50V; 5V/div: 300V
带宽限制 20MHz (-3dB)
触发系统
触发类型 CH1 , CH2 , Line , EXT
触发模式 自动电平, 自动, 普通, 单次, TV, 边沿, 脉宽, 时间延迟, 事件延迟
触发耦合 AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
触发灵敏度 DC ~ 25MHz : 约 0.5div 或 5mV;  25MHz ~ 60MHz : 约 1div 或 10mV
外部触发
范围 15V
灵敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV
输入阻抗 1MΩ±2% , ~ 16pF
最大输入范围 300V (DC AC peak) , CATII
水平系统
扫瞄范围 1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div
显示模式 主时基, 窗口, 窗口放大, 滚动, 扫瞄, X-Y
准确度误差 ±0.01%
前置触发 最大20 div
后置触发 1000 div
X-Y 模式
X-轴输入 通道 1
Y-轴输入 通道 2
相位移 ±3° 在 100kHz
信号获取系统
实时采样率 最大1GSa/s
等效采样率 最大25GSa/s
垂直分辨率 8 位
记录长度 最大25K 点
获取模式 采样, 峰值侦测, 平均, 累加
峰值测量 10ns
平均次数 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标以及测量系统
电压测量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
时间测量 频率, 周期, 上升时间, 下降时间, 正脉宽, 负脉宽, 占空比
延迟测量 8种延迟测量
游标测量 ΔV，ΔT
计频器

分辨率: 6 位
精确度: ±2%
信号源: 除视频触发模式下，所有可用触发源
控制面板功能
自动设动 自动调整垂直系统，水平系统，触发电平
存储 高达20组面板设定
波形存储 4 组参考波形, 共 24 组
显示
TFT LCD 5.6 英吋
显示分辨率 234 x 320 点
显示格线 8 x 10 格 ; 8 x 12 格 (关闭菜单)
显示亮度 可调节
介面
Go/NoGo 输出 5V 最大/10mA TTL电平, 集电极开路
RS-232 接口 DB 9-针 公头 DTE RS-232 接口
GPIB 接口(选配) 兼容IEEE 488.2标准
USB USB Host/Device 2.0 全速
电源
电压范围 AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
电池(选配) 电池: 11.1V 锂电池包
充电时间 : 8 小时
使用时间: 3 小时 , 根据实际情况使用
其他功能
多国语言菜单 有
在线帮助 有
实时时钟 时间和日期, 提供存储的时间和日期
尺寸和重量
254D x 142H x 310W(mm)
约 4.3kg
