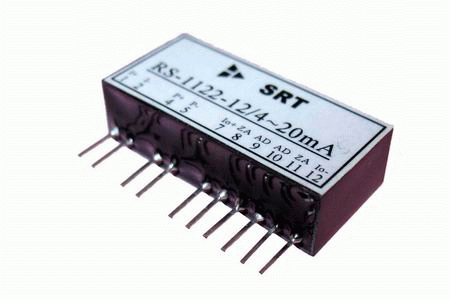

Pt100是测量温度的隔离变送模块,使用的传感元件是Pt100,在工业上主要用于测量-200~+500℃的温度,Pt100传感器由用户自己配备。变送模块内有线性化和长线补偿功能,外接W1和W2电位器后,按照Pt100分度表校正,完全能够达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离(三隔离),可以承受2500VDC的隔离耐压。产品采用SIP12国际标准安装方式,体积小、精度高,性能稳定、性价比高,可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
主要特性
● 输 入: Pt100(-20~+500℃) (范围可选择)
● 输出信号: 4~20mA(或0~5V)
● 精度等级: 0.2级(FSR%)
● 内含线性化和长线补偿功能
● 隔离耐压:2500VDC(1mA,60S)
● 外形: SIP12封装
技术参数
序号 |
参数名称 |
测试条件 |
Min |
Typ |
Max |
单位 |
备注 |
1 |
输入类型 |
铂电阻 |
|
100 |
|
Ω |
0℃ |
2 |
精度等级 |
FSR% |
|
0.2 |
|
级 |
|
3 |
辅助电源 |
|
|
12,15,24 |
|
V |
|
4 |
电源范围 |
|
|
±10 |
|
% |
|
5 |
静态电流 |
+24VDC |
16 |
|
20 |
mA |
|
6 |
存储温度 |
|
-20 |
|
80 |
℃ |
|
7 |
隔离耐压 |
0.5mA/60S |
|
2500 |
|
VDC |
|
8 |
工作温度 |
无凝露 |
-10 |
|
60 |
℃ |
|
