一、概述

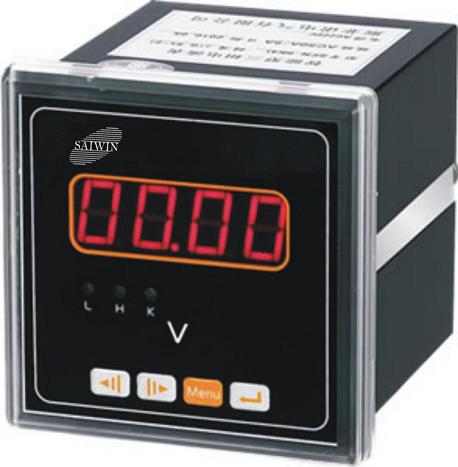

X K D S系列数显表适用于电力电网、自动化控制系统中对电流、电压、功率、功率因数等电量的测量和显示,具有精度高、稳定性好、抗振动等优点,可直接替代原有指针式仪表。其中S系列可编程报警表还具有两路无源报警触点输出。D系列数显变送表可对测量的电量输出0~5V 、4~20mA或0~20mA相应的模拟电量输出。K系列通讯表可同时选用可编程功能、RS485通讯功能等。
二、技术指标
技术参数 |
指标 | |
精度等级 |
显示精度:0.5级、0.2级 频率表:0.1级 变送精度:0.5级 | |
显示 |
四位LED(LCD)显示,另加符号位 | |
输入 |
标称输入 |
电流1A、5A,电压100V、220V、380V |
过负荷 |
持续:1.2倍 瞬时:电压2倍(10秒),电流10倍(5秒) | |
频率 |
50/60Hz±10% | |
输出 |
数字通讯接口 |
RS485/Modbus-RTU波特率4800/9600 |
开关量输入 |
1~2路开关量输入,干接点或湿接点输入 | |
开关量输出 |
1~2路继电器输出 | |
模拟量输出 |
1~3路模拟量变送输出,0-20mA/4~20mA/0~5V | |
电源 |
辅助电源 |
AC/DC:85~265V |
功耗 |
<4VA | |
绝缘强度 |
2KV(试验电压为交流有效值) | |
绝缘电阻 |
≥100MΩ | |
面板防护等级 |
IP20 | |
平均无故障工作时间 |
≥50000h | |
环境条件 |
温度 |
-10~+55℃ |
湿度 |
≤93%,无腐蚀性气体场所 | |
海拔 |
<2500m |
