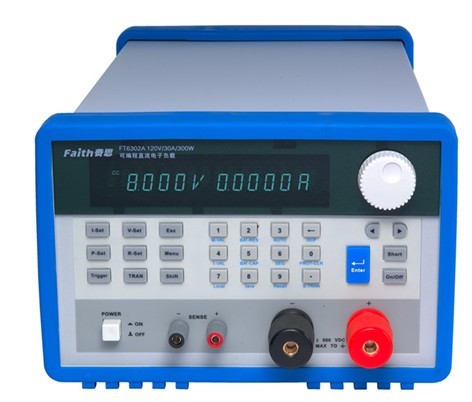

FT6303A系列单体可编程电子负载 |
| FT6303A系列电子负载是费思科技推出的一款针对电源测试中端用户的单体可编程电子负载。其具电池内阻测试、电池容量测试、模拟短路功能、OCP测试自动寻找各种功能临界点、自动测试功能、自动对品质进行判定等。还提供友好的人机界面，配备有RS232通讯接口，为您的设计和测试提供多种解决方案。 FT6300 系列电子负载强大的功能、良好的稳定性以及特有的设计，再配上费思科技的联机监控软件，是电源测试用户的不二选择！ |
费思科技FT6300 系列单体可编程电子负载，提供了很好的人机界面并配备了RS232接口，提供多种测试解决方案。
恒电流、恒电压、恒电阻和恒功率四种定态测量模式，并且均可作动态 测试。
低电压/过电流/过功率/过温度/极性反接等全方位的保护功能。
电压高达1mV、电流高达0.1mA的分辨率，基本测量精度高达0.05%。
独具电池内阻测试和电池容量测试功能，提供模拟短路功能。
针对被测设备的OCP测试，具备自动测试能力，简化用户的操作步骤。
采用高清晰高可见度真空荧光显示屏(VFD)。
使用旋转式编码开关和数字键盘相结合，操作快速灵活。
提供灵活的动态测试，支持用户远程在线更改参数，支持多种触发源。
强大的序列功能，可设置50步序列，模拟复杂多变的负载变化。
支持SCPI指令，方便组建智能化测试平台和二次开发，提供上位机软件。
定时卸载功能，精确实现带载时间。
支持快速存储和调用8组用户存储的配置参数。
具有前后两组电压远端采样端子，接线柱前置。
采用智能型风扇控制，节约能源，降低噪声。
FT6300 系列电子负载的型号规格
| 型号 | FT6301A | FT6302A | FT6303A | FT6304A | FT6305A | FT6306A |
| 电流 | 0~30A | 0~30A | 0~15A | 0~60A | 0~30A | 0~120A |
| 电压 | 0~120V | 0~120V | 0~500V | 0~120V | 0~500V | 0~120V |
| 功率 | 150W | 300W | 300W | 300W | 600W | 600W |
FT6300系列电子负载可定制型号
| 电流 | 0~240A | 0~120A | 0~240A | 0~120A | 0~240A | 0~120A |
| 电压 | 0~150V | 0~500V | 0~150V | 0~500V | 0~150V | 0~500V |
| 功率 | 2400W | 2400W | 3600W | 3600W | 6000W | 6000W |
| 0~240A | 0~500A | 0~240A | 0~240A | 0~240A | 0~500A | 0~500A |
| 0~500V | 0~150V | 0~500V | 0~500V | 0~500V | 0~500V | 0~500V |
| 6000W | 20KW | 20KW | 50KW | 100KW | 150KW | 200KW |
FT6300系列可编程电子负载软件功能：
1.1 基本测试
2.2 动态测试
2.3 序列测试
2.4 自动测试
2.5 电池内阻测试
2.6 电池容量测试
2.7 OCP测试
2.8 电池VI测试
2.9 SCPI通信
FT6300系列可编程电子负载规格和参数：
参数指标：
| 参数 |
FT6301A |
FT6302A |
FT6303A | ||||
|
额定值（0~40℃） |
输入电压 |
0~120V |
0~120V |
0~500V | |||
|
输入电流 |
0~30A |
0~30A |
0~15A | ||||
|
输入功率 |
150W |
300W |
300W | ||||
|
负载精度 |
量程范围 |
精度 |
分辨率 |
精度 |
分辨率 |
精度 |
分辨率 |
|
定电压模式 |
0.1~20 V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
|
0.1~120 V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV | |
|
定电流模式 |
0~3A/6A |
±(0.05%+0.1%FS) |
0.1mA |
±(0.05%+0.1%FS) |
0.1mA |
±(0.1%+0.1%FS) |
0.2mA |
|
0~30A/15A/60A |
±(0.1%+0.1%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA | |
|
定电阻模式（当输入电压和电流值≥满量程的 10%） |
0.100~9.999 |
±(1%+0.3%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
|
10.00~99.99 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 | |
|
100.0~999.9 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 | |
|
1K~4K |
±(1%+0.8%FS) |
1 |
±(1%+0.8%FS) |
1 |
±(1%+0.8%FS) |
1 | |
|
定功率模式（当输入电压和电流值≥满量程的 10%） |
0~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100~300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(0.1%+0.1%FS) |
10mW | |
|
电流量测值 |
0~3A/6A |
±(0.1% +0.1%FS) |
0.1mA |
±(0.2%+0.15%FS) |
0.1mA |
±(0.2%+0.3%FS) |
1mA |
|
0 ~30A/15A/60A |
±(0.2%+0.15%FS) |
1mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
2mA | |
|
电压量测值 |
0~20V |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
|
0~120V/500V |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV | |
|
功率量测值（当输入电压和电流值≥满量程的 10%） |
0 ~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
|
100~300W |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW | |
|
电池容量测试功能 |
输入为：0.10~120V/500V；最大测量容量：999AH | ||||||
|
分辨率：0.1mAH； | |||||||
|
电池内阻测试功能 |
精度：±4% | ||||||
|
分辨率：0.1mΩ | |||||||
|
动态模式 |
频率范围：0.1~2KHz；频率错误率<0.05% | ||||||
|
触发时间 |
触发时间>5uS；触发间隔>500 uS | ||||||
|
参数 |
FT6304A |
FT6305A |
FT6306A | ||||||
|
额定值（0~40℃） |
输入电压 |
0~120V |
0~500V |
0~120V | |||||
|
输入电流 |
0~30A |
0~30A |
0~120A | ||||||
|
输入功率 |
300W |
600W |
600W | ||||||
|
负载精度 |
量程范围 |
精度 |
分辨率 |
精度 |
分辨率 |
精度 |
分辨率 | ||
|
定电压模式 |
0.1~20 V |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV |
±(0.05%+0.02%FS) |
1mV | ||
|
0.1~120 V/500V |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV |
±(0.05%+0.025%FS) |
10mV | |||
|
定电流模式 |
0~3A/12A |
±(0.1%+0.2%FS) |
0.2mA |
±(0.1%+0.1%FS) |
0.1mA |
±(0.1%+0.2%FS) |
0.4mA | ||
|
0~30A/120A |
±(0.15%+0.2%FS) |
1mA |
±(0.1%+0.1%FS) |
1mA |
±(0.2%+0.2%FS) |
1mA | |||
|
定电阻模式（当输入电压和电流值≥满量程的 10%） |
0.100~9.999 |
±(1.5%+0.2%FS) |
0.001 |
±(1%+0.3%FS) |
0.001 |
±(1.5%+0.2%FS) |
0.001 | ||
|
10.00~99.99 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 |
±(1%+0.3%FS) |
0.01 | |||
|
100.0~999.9 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 |
±(1%+0.3%FS) |
0. 1 | |||
|
1K~4K |
±(1%+0.1%FS) |
1 |
±(1%+0.8%FS) |
1 |
±(1%+0.1%FS) |
1 | |||
|
定功率模式（当输入电压和电流值≥满量程的 10%） |
0~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW |
±(1%+0.1%FS) |
1mW | ||
|
100~150W/600W |
±(0.1%+0.1%FS) |
10mW |
±(1%+0.1%FS) |
10mW |
±(0.1%+0.1%FS) |
10mW | |||
|
电流量测值 |
0~3A/12A |
±(0.1% +0.2%FS) |
0.2mA |
±(0.1% +0.1%FS) |
0.1mA |
±(0.1% + 0.2%FS) |
0.4mA | ||
|
0 ~30A/120A |
±(0.2%+ 0.5%FS) |
2mA |
±(0.2%+0.3%FS) |
1mA |
±(0.2%+0.5%FS) |
4mA | |||
|
电压量测值 |
0~20V |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV |
±(0.02% + 0.02%FS) |
1mV | ||
|
0~120V/500V |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV |
±(0.02% + 0.025%FS) |
10mV | |||
|
功率量测值（当输入电压和电流值≥满量程的 10%） |
0 ~100W |
±(1%+0.1%FS) |
1mW |
±(1%+0.2%FS) |
1mW |
±(1%+0.2%FS) |
1mW | ||
|
100~150W/600W |
±(1%+0.1%FS) |
10mW |
±(1%+0.2%FS) |
10mW |
±(1%+0.2%FS) |
10mW | |||
|
电池容量测试功能 |
输入为：0.10~120V/500V；最大测量容量：99999AH | ||||||||
|
分辨率：0.1mAH； | |||||||||
|
电池内阻测试功能 |
精度：±4% | ||||||||
|
分辨率：0.01mΩ | |||||||||
|
动态模式 |
频率范围：0.1~2KHz；频率错误率<0.05% | ||||||||
|
触发时间 |
触发时间>5uS；触发间隔>500 uS | ||||||||
|
对比内容 |
费思FT368 |
F289 | |||||||
|
温度范围 |
-200℃~1350.0℃ |
-200℃~1350.0℃ | |||||||
|
分辨率 |
0.1℃ |
0.1℃ | |||||||
|
精确度 |
1%+1℃（包括热电偶） |
1%（不包括热电偶） | |||||||
|
热电偶精确度 |
|
80PK-1，1.1℃ | |||||||
|
总和这精确度 |
1%+1℃ |
1%+1.1℃ | |||||||
