具强大GUI的4通道数字电源管理器可加快开发进程

2012/2/22 10:27:02   电源在线网
分享到:

    日前,凌力尔特公司 (Linear Technology Corporation) 推出具 EEPROM 的电源管理器 LTC2974,该器件以 4 个或更多电源轨实现完整的数字电源系统管理。LTC2974 运用一个 I2C 接口和 PMBus 命令集来监视并控制正或负电源,可在电源系统设计、开发、生产和故障分析时,提供快速故障查找和调试功能。任何具“运行”引脚的电源都可利用跟踪或基于时间的事件进行排序和控制。

    LTC2974 的 4 个通道同时地监视电压和电流以及外部温度,因此用户可以补偿移位 MOSFET 的 RDS(ON) 或电感器 DCR。每个电源都可以随温度变化进行裕度调节和微调,利用一个数字伺服环路测量轨电压并连续地调节,以保持准确度不变。LTC2974 的所有电源功能都以不打任何折扣的准确度执行,总体未调节误差好于 ±0.25%。用户可以利用功能强大的 LTpowerPlayTM GUI 直观地配置和询问 LTC2974 的寄存器、用户设定值和故障记录。对于那些需要 4 个以上电源的应用,LTC2974 可采用一根单线式同步总线实现级联,从而允许在共用故障总线的多个器件之间建立故障的相关性。

    LTC2974 适用于多种应用,包括不间断供电电源 (UPS)、汽车、医疗、视频和网络应用。LTC2974 集成了主要的单元式部件,例如差分测量和调节、高分辨率数据转换器、高保存量 EEPROM 和一个高精度基准,以对纯模拟电源系统实现数字管理。可编程看门狗定时器对外部微控制器、FPGA、ASIC 提供监察。所有 4 个通道都是全功能和具专门的监视、监察、排序、裕度调节、微调、以及故障保护功能。黑匣子故障记录提供了一种方法以诊断在故障发生时存储于 EEPROM 的关键参数。在现场,LTC2974 自主运行,以提供连续监察并采取预先设定的行动来应对故障。LTC2974 还利用内部芯片温度传感器实施保护。这种非常高的混合信号集成度确保 LTC2974 能轻而易举地可靠管理甚至最复杂的电源系统。

    LTC2974 与其 8 通道同类器件 LTC2978 一起成为了凌力尔特不断壮大之数字电源管理器产品线的成员,并充实了凌力尔特的完整独立型 DC/DC 稳压器产品库,例如:采用 15mm x 15mm µModµle® 封装的 15A LTM4627 或双通道 8A LTM4628。

    LTC2974 采用 64 引线 9mm x 9mm QFN 封装,该封装符合 RoHS 要求,规格在商用和工业温度范围。采用 DC1856 演示系统和 DC1613 USB 至 PMBus 控制器可显示 LTC2974 是如何管理 4 个分立电源。LTC2974 的千片批购价为每片 8.85 美元。

具强大GUI的4通道数字电源管理器可加快开发进程

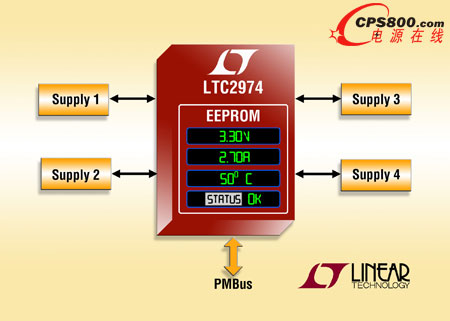

    照片说明:4 通道数字电源管理器监视电压、电流和温度

    性能概要:LTC2974

    · I2C / SMBus 串行接口

    · PMBus 兼容的命令集

    · 具 CRC 功能的配置 EEPROM

    · 黑匣子故障记录至内部 EEPROM

    · 具有 < ±0.25% 总未调整误差的差分输入、16 位 ΔΣ ADC

    · 4 个电压伺服电路采用具软连接功能的 10 位 DAC 精确地调节电源电压

    · 监视 4 个输出电压、4 个输出电流和一个输入电压

    · 监视 4 个外部温度传感器和内部芯片温度

    · 4 通道排序器 (基于时间或跟踪)

    · 可编程看门狗定时器

    · 4 个 UV / OV VOUT 和一个 VIN 监察器

    · 4 个过流 / 欠流监察器

    · 支持多通道故障管理

    · LTC2974 可在 3.3V 或 4.5V 至 15V 范围内供电

    · 采用 64 引脚 9mm x 9mm QFN 封装<
