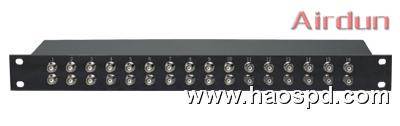

适用于保护对电磁干扰敏感的视频设备，同时适用于其它采用BNC接头通过同轴线缆传输的信号带宽不大 于10MHz的任何信号收发设备,用于视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷电浪涌电压、操作过电压和静电放电等所造成的损坏。对相同工作电压下的RF传输同样适用。集成式多口视频防雷箱主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。

  【性能特点】

  l   通流容量大，限制电压低。

  l   插损小，响应速度快。

  l   多级保护，残压低。

  l   信号传输性能优越，插入损耗低。

  l   结构简单，易安装维护。

  l   核心元件采用国际知名品牌，性能优异。



  【工作原理】

    当感应雷侵入视频传输线路时，避雷器的防雷组件以纳秒级（≤1ns）的响应速度呈现低

    电阻状态，迅速将雷电流泄放至大地，并把由雷电流引起的过电压限制在被保护设备允许

    承受的耐压范围内，以确保设备安全运行，使保护设备免于受损



  【技术参数】

参数类别	AD/BNC-VIDEO/24
工作电压Un	5V
限制电压Up	15V
最大通流容量Imax(（8/20μs）	5KA
传输速率Vs	10MHz
插入损耗	≤0.5dB
响应时间	≤1ns
接头形式	BNC
外行尺寸	19寸
工作环境	-25℃～+65℃；相对湿度室温下不大于85%
执行标准	GA173-2002

  【安装及使用】

  l    安装时,首先须将产品连接至可靠地线,再连接高电位线路到产品.

  l   电涌保护器与被保护设备安装距离不得大于1米

  l   接地地阻要求应符合国家有关标准

  l    要正确接对IN与OUT 的接法

  l   接地线要求不得小于16²mm
