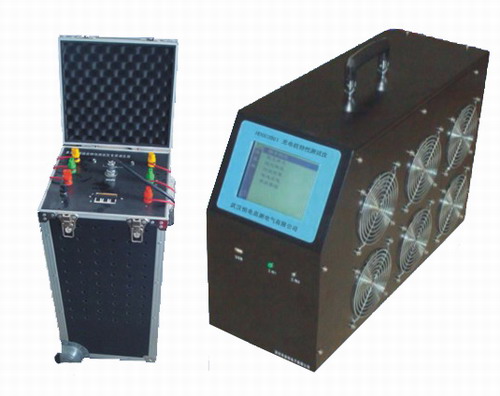

一、产品概述
HDGC3961充电机特性测试仪,是根据国家关于《直流电源运行和维护规程》的相关要求而设计出,可实现对不同容量充电机及蓄电池组容量的检测和试验,并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。
二、功能说明
u 综合测试功能:综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压,并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
u 稳压精度测量功能:交流输入电压在额定电压±10%范围内变化,负荷电流在0~100%额定值变化时,直流输出电压在调整范围内的任一数值时其稳压精度。
u 稳流精度测量功能:交流输入电压在额定电压±10%范围内变化,输出电流在20%~100%额定值的任一数值,充电电压在规定的调整范围内变化时其稳流精度。
u 纹波精度测量功能:充电装置输出的直流电压中,脉动量峰值与谷值之差的一半,与直流输出电压平均值之比,计算出稳压纹波系数和稳流纹波系数。
u 蓄电池放电功能:数字化控制恒流放电,自动实现实时监测整组蓄电池的电压,蓄电池放电显示测量直流电流、测量直流电压和放电时间,并计算出放电容量。
u 自动保护功能:可通过设定蓄电池组最低保护电压、放电容量、放电时间三种门限报警而实现自动保护。
u 数据分析功能:可通过PC机软件,对测试进行系统分析。
三、产品特点
l 采用大屏幕液晶屏显示,全汉化界面,人机对话方式操作,使用简便。
l 全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
l 可自动在线实时检测、记录整组电池的电压。
l 具有自动测试保护功能:当在测试过程当中,检测到整组电池异常时,则自动终止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。
l 可将数据传入计算机,进行入库管理,可以进行长期历史数据保存和分析。
四、技术指标
Ø 三相调压装置与放电测量负载分开。
Ø 三相调压装置功率:15KVA,额定电流:
Ø 环境温度:
Ø 放电测量负载:
Ø 工作电源: AC220V±15% 频率 50HZ
Ø 额定放电电流:≤
Ø 直流电压Vdc:0~280V ±0.5%
Ø 纹波电压Vpp:0~10V ±0.5%
Ø 直流电流测量:0~5
Ø 放电电流:0~50A
Ø 内存容量:
Ø 显示屏: 320×240 彩色图形LCD + 触摸屏
Ø 通讯接口:USB
Ø 外形尺寸及重量:主装置体积:500×360×420(mm) 主装置重量:
调压装置体积:260×350×600(mm) 调压装置重量:
Ø 适用电压等级:110V和220V(48V系统,电流
五、仪器配置
序号 |
品名 |
数量 |
备注 |
1 |
充电机特性测试仪 |
1 |
|
2 |
U盘 |
1 |
|
3 |
放电电缆 |
2 |
红、黑各一 |
4 |
电压监测线 |
1 |
|
5 |
AC220V电源线 |
1 |
|
6 |
说明书 |
1 |
|
7 |
PC机软件光盘 |
1 |
|
8 |
铝合金包装箱 |
1 |

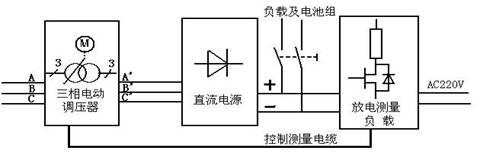

六、直流电源综合测试接线示意图
