一、            基本情况

HDDC系列电池巡检仪，是我公司推出的用于蓄电池电压测量的直流电源柜配套产品。可以同爱默生网络能源有限公司（原深圳华为公司）以及同其他厂家制造的监控器联机通讯。

1、 使用地点：越南

2、 电池情况：1组×180节/1.2V  (镍镉电池)

3、 测量：电池单体电压、充放电电流、环境温度

二、            方案

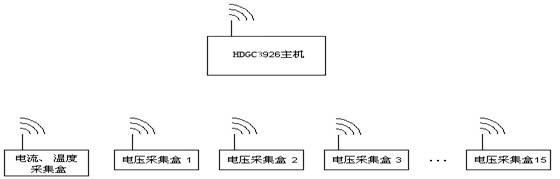

每个电压采集盒可以检测12节电池，电流温度采集盒检测电池组总电压、总电流、环境温度，采集盒将检测数据以无线方式传送给HDGC3926主机，HDGC3926主机定期存贮数据。工作人员每隔一段时间，用U盘将数据导出。配有上位机软件，U盘内的数据可以导入到上位机。在上位机可以以数据表、曲线的形式电池检测数据。

HDGC3926主机配有以太网口，可以将数据传送到连网的计算机上。

三、产品特点

1.功能与特点

1.1．在线跟踪监测电池组电压、充放电电流、电池表面温度；

1.2．采用大屏幕液晶显示器，显示直观，数据量大；

1.3．平板嵌入式安装结构，不影响电池布置；

1.4. 带隔离的RS-485通讯接口，可实现数据的远传；

1.5 带有报警输出的继电器触点；

1.6 开放式协议，可与不同的监控装置联机通讯。

四、配置

显示器：

1.彩色液晶触摸屏: 10.2英寸、7.0英寸、5.7英寸、

2.单色液晶触摸屏：5.7英寸、5.1英寸

功能模块：

1.数据采集模块：ADC-10（ ADC-20 ）；（或西门子PLC）

2.绝缘选线模块：HDDC-64B; HDDC-32B

3.电池巡检模块：HDDC-56B; HDDC-24B;

高频模块：

1.各个厂家的数字口模块

2.各个厂家的模拟口模块

3.监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。
