一、产品应用：

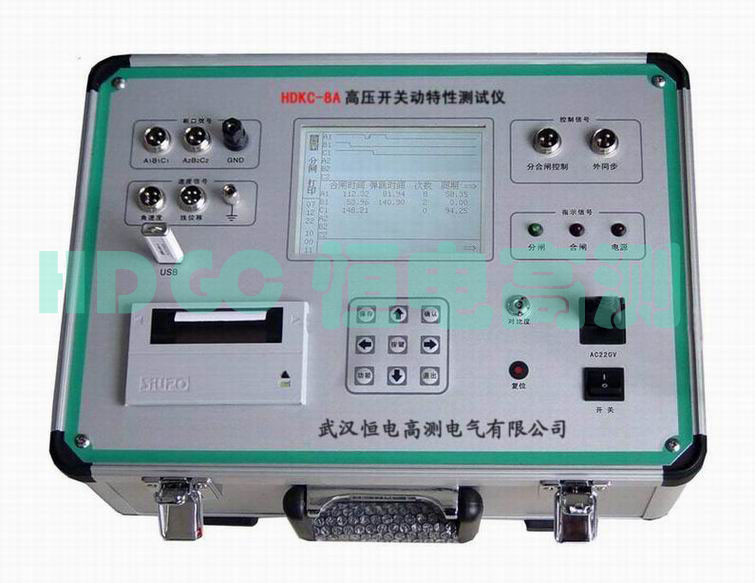

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。HDGK-8A型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

二、设备组成：

1、高压开关动特性测试仪主机                                 1台

2、高压开关动特性测试仪附件箱                               1台

（1）线性传感器、速度传感器、滑线电阻传感器

及安装附件各                                         1套

（2）传感器安装支架                                       1套

（3）万向固定磁铁                                         1只

（4）分合闸控制线、电源线、连接线、接地线全套             1套

（5）USB盘                                              1个

（6）安装工具（502胶水、绝缘胶布、起子、扳手等）         1套

（7）打印纸                                               2卷

（8）保险丝                                               4个

（9）产品使用说明书                                       1本

（10）保修卡                                              1份

（11）测试报告                                            1份

（12）合格证                                              1份

三、技术要求

一）、特点及主要功能

1、 320×240液晶显示器、高速热敏打印机；

2、 集成操作电源，无需现场二次电源，现场使用更加方便快捷；

3、 标准USB接口，便于数据交换；

4、 具有录波功能，可对应时间坐标显示断口状态波形、行程－时间（S－t）曲线,有利于对开关机构故障的准确判断；

5、 集成数据管理功能，按站名、设备、试验管理，配有上位机分析软件；

6、 每种开关都可独立配置相关的试验配置，并被贮存于U盘中；

7、 可测试一路速度，配备旋转传感器、线性传感器、滑线电阻传感器，几乎涵盖所有型号开关的速度测试；

10、设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；

11、内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全、仪器并能稳定、准确测试；

12、开关操作机构的低电压试验；

13、适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；

14、测试通道7路：同时测量6路断口的固有分、合闸时间、同期性及1路速度。

二）、主要技术指标

1.  测试项目

1.1  时间测量

1.1.1  同时测量6个断口的固有分、合闸时间及同期性；

1.1.2  弹跳次数、弹跳时间；

1.2  速度及行程测量

1.2.1  刚分速度、刚合速度、最大速度；

1.2.2  开距、超程及总行程；

1.2.3  分、合闸瞬时速度，并绘制“行程—时间（S-t）”曲线；

1.3  显示断口状态波形；

1.4  重合闸试验测试；

1.5  低电压试验。

2.  主要技术参数

2.1  最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；

2.2  行程测试范围：6mm～1000mm（由传感器的长度决定）；

2.3  行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm (滑线电阻传感器)；

2.4  时间测试范围：10ms～12s；

2.5  时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；

2.6  最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；

2.7  测试通道7路：6路断口时间，1路速度；

2.8  电源：AC220V±10%；50Hz±1Hz；

2.9  操作电源输出：电压20V～250V可调，电流20A，数字程控调整。
