双通道同步降压型控制器提供完整的DDR电源解决方案

    日前，凌力尔特公司推出高效率双输出同步降压型 DC/DC 控制器 LTC3876，该器件为 DDR1 / DDR2 / DDR3 以及未来的标准存储器应用产生 VDDQ 电源电压、VTT 总线终端电压和 VTTR 基准电压。第一个通道的输出产生 VDDQ，并可在电流高达 25A 时，在 2.5V 直至 1V 的范围内设定 VDDQ。第二个通道的输出产生 VTT，并提供卓越的负载调节准确度和效率。一个内部 LDO 提供准确度为 ±1.2% 的 VTTR 基准。VTT 和 VTTR 均可用一个内部电阻分压器设定为等于 VDDQ 电源电压的一半，并在 1.25V 至 0.5V 的范围内工作，以支持所有 DDR 标准。VTT 电源能提供对称的输出电流能力，在 VTT 为 ±25A (提供 / 吸收) ，而在 VTTR 则为 ±50mA。

    LTC3876 在 4.5V 至 38V 的输入电压范围内工作。开关频率是可编程的，可高达 2MHz，从而允许使用非常小的外部组件。就噪声敏感型应用而言，LTC3876 的开关频率可以同步至一个外部时钟。两个通道均能相移 0°、90°、180° 或 270°，以减少输入滤波器组件，并满足具多个 IC 的多相应用的需求。LTC3876 采用一种接通时间受控的谷值电流模式架构。其他特点包括输出电压跟踪、可编程软启动、RSENSE 或 DCR 电流检测、远端 VDDQ 取样以及电源良好输出信号。

    为了实现最佳的热性能，LTC3876 采用 38 引脚耐热增强型 5mm x 7mm QFN 和 TSSOP 封装。该器件在 -40° 至 125°C 的温度范围内工作有保证。千片批购价为每片 2.94 美元。

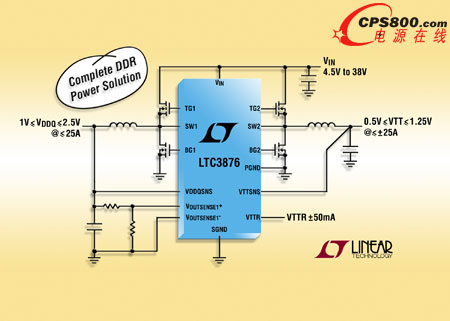

    照片说明：双通道降压型控制器符合 DDR1 / DDR2 / DDR3 标准要求

    性能概要：LTC3876

    · 高效率同步工作：效率高达 94%

    · 双输出控制器具高达 25A 的电流能力

    · 宽输入工作电压范围：4.5V 至 38V

    · VDDQ 输出电压范围为 1V 至 2.5V

    · VTT 输出电压范围为 0.5V 至 1.25V

    · 输出电压准确度为 ±1.2%

    · 200kHz 至 2MHz 的可选固定工作频率

    · 可同步至外部时钟

    · 可编程软启动或跟踪

    · 通道之间可选 0° / 90° / 180° / 270° 相移

    · 扁平 38 引脚 5mm x 7mm QFN 和 TSSOP 封装<
