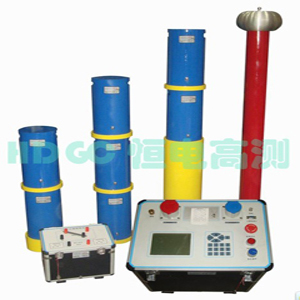

变频串联谐振耐压试验装置

点击查看原图
公司名称:武汉恒电高测电气有限公司
所属类别:其他类>>其他
电子信箱:whhdgc@163@.com
联系电话:027-83522820
联 系 人:
更新时间:2011-12-6 9:23:58

产品详情

一、产品应用:

135kV240平方毫米交联电缆1000m,电容量≤0.176μF,试验电压52kV

210kV240平方毫米交联电缆2000m,电容量≤0.68μF,试验电压22kV

335kV及以下开关,变压器,互感器等电力设备交流耐压试验。试验电压不超过100kV

二、设备组成:

(一)配置设备一览表

序号

设备名称



单位

数量

备注

1

激励变压器

HDJL-6kVA/1kV/3kV/0.4kV

1

2

变频电源

HDXZ-6kW/0.38kV

1

3

高压电抗器

HDDK-27kVA/27kV

4

4

电容分压器

HDFR-100kV/1000pF

1

5

试验连接线

1

(二)设备附件及相关资料一览表

序号



单位

数量



1

出厂试验报告

1

2

成套装置使用说明书

1

3

产品合格证和用户意见卡

1

三、装置容量的确定

135kV/240mm2电缆1km,电容量≤0.176μF,试验频率为30-300Hz,试验电压52kV

试验电流 I=2πfCU =2π×30×0.19×10-6×52×103=1.72A

对应电抗器电感量 L=1/ω2C=148H,

设计四台电抗器,单节电抗器为27kVA/27kV/148H

210kV/300mm2电缆2km,电容量≤0.68μF,试验频率为30-300Hz,试验电压22kV

使用电抗器四节并联,此时电感量为L=148/4=37H

试验频率f=1/2π√LC=1/(2×3.14×√37×0.68×10-6)=27.6Hz

试验电流 I=2πfCU =2π×30×0.68×10-6×22×103=2.76A

结论:装置容量定为108kVA/108kV27kV,分四节电抗器,电抗器单节为27kVA/27kV/1A/148H通过组合使用能满足上述被试品的试验要求。

四、技术要求

一)、特点及主要功能

1)     内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2)     自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时1.5分钟(全频扫). 频率分辨率0.01Hz

3)     自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4)     自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。

5)     耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6)     全压输出保护:在调压过程中,严格保证变频电源不会全电压输出

7)     软件经过严格模拟运行检验,运行安全、稳定、可靠

8)     自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

9)     液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流

10)  保护功能:具有断电、过流、过压及闪络保护功能;

a)      过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时,自动切除整套装置

b)     过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置

c)      击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿

d)     断电保护:试验电源断电后,装置能快速保护

11)  变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,不损坏,紧固件不松动

12)  外观及操作界面充分采用人性化设计,美观大方,操作简便

二)、主要技术指标

1.  测试项目

设备组合

被试品对象

电抗器

27kVA/27kV四节

激励变压器输出端选择

35kV/240mm2 /10-1000m电缆

使用电抗器二节串联二节并联

3kV

10kV/240mm2 /10-2000m电缆

使用电抗器一节或四节并联

1kV

35kV开关,互感器,变压器

使用电抗器4串联

3kV

装置容量定为108kVA/108kV54kV108kV;分四节电抗器,电抗器单节为27kVA/27kV/1A/108H通过组合使用能满足上述被试品的试验要求。

2.  主要技术参数

1.      额定容量:108kVA

2.      输入电源:单相380V电压,频率为50Hz

3.      额定电压:54kV27kV

4.      额定电流:1A2A4A

5.      工作频率:30-300Hz

6.      波形畸变率:输出电压波形畸变率≤1%

7.      工作时间:额定负载下允许连续60min;过压1.11分钟;

8.          升:额定负载下连续运行60min后温升≤65K

9.      品质因素:装置自身Q≥30(f=45Hz)

10.   保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

11.   测量精度:系统有效值0.5级;

3、配置及说明

1.      激励变压器HDJL-6kVA/1 kV/3kV/0.4kV       1

l  额定容量:6kVA

l  输入电压:380V,单相;

l  输出电压:1kV3kV

l      构:干式;

l      量:约26kg

2.      变频电源HDXZ-6kW/380V                         1

1)    额定输出容量:6kW

2)    工作电源:380±10%V(单相),工频

3)    输出电压:0 –400V,单相,

4)    额定输入电流:15A

5)    额定输出电流:15A

6)    形:正弦波

7)    电压分辨率 0.01kV

8)    电压测量精度:0.5%

9)    频率调节范围:30 – 300Hz

10) 频率调节分辨率:≤0.1Hz

11) 频率稳定度:    0.1%

12) 间:额定容量下连续60min

13) 额定容量下连续运行60min元器件最高温度≤65K;

14) 平:≤50dB

15) 重量18kg

3.      高压电抗器 HDDK-27kVA/27kV                  4

a)      额定容量:27kVA;

b)     额定电压:27kV

c)      额定电流:1A

d)     量:108H/单节;

e)     品质因素:Q≥50 (f=45Hz)

f)          构:干式;

g)         量:约30kg

4.      电容分压器HDFR-300 kV -1000 pF                1

l  额定电压:100kV

l  高压电容量:1000pF

l  介质损耗:tgσ≤0.5%

l  比:10001

l  测量精度:有效值1.5;

l      量:约7kg
