一、产品应用：

110kV及以下各种断路器、隔离开关、负荷开关及高压熔断器等电气设备的交流耐压试验，最高试验电压230KV

二、设备组成：

1）产品主配置：

l  耐压控制台（箱）              1台

l  20kVA/150kV高压试验变压器   1台

l  10kVA/100kV高压试验变压器   1台

l  绝缘支架                      1台

2）产品配件：

l  试验连接线                    1根

l  接地线                        1根

l  电源线                        1根

l  保险管                        2个

l  使用说明书                    1本

l  试验报告                      1份

l  产品合格证（保修卡）          1张

3）选配件：

l  交直流高压分压器

l  保护球隙

l  自动保护微安表

l  限流电阻

l  放电棒

三、技术要求

1、产品概述

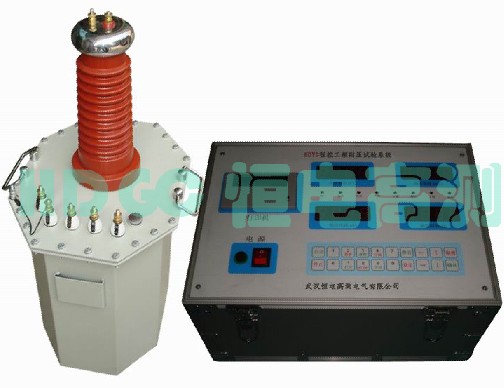

HDYD系列耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

2、产品特点

l  监视功能：高压电压 低压电流  零位指示  电源指示 工作指示 计时指示

l  保护功能：过流保护、零位启动保护、声光语言报警提醒

l  采用新型时间继电器，计时范围更广（1S～99H）

l  采用新型电流继电器，更精确、更可靠，确保人身及设备安全

l  高压试验变压器采用新型绝缘，耐潮，耐冲击，绝缘程度高

l  结构合理，体积小，重量轻

3、使用条件

l  工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

l  环境温度                                  0～40℃

l  环境湿度                                  ≤85% RH（无凝结水）

l  海拔高度                                  ＜1000m

4、技术指标

1）耐压控制箱（台）参数：

2）高压试验变压器参数：（由两台串级组成）

5、串级试验变压器原理

比如两台试验变压器串级可获得更高的试验电压。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。下图中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的箱体处在对地为1U的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级试验变压器对地的额定输出电压分别为1U、2U；其额定容量分别为2P、1P。
