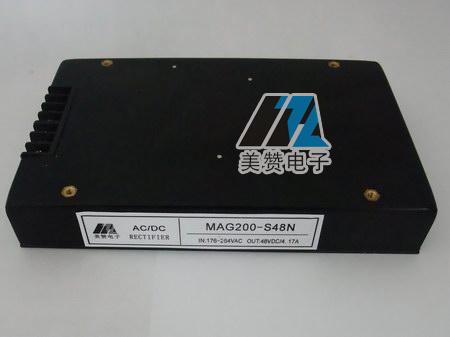

AC/DC模块电源150W~300W

点击查看原图
公司名称:杭州美赞电子有限公司
所属类别:电源产品分类>>模块电源(DC/DC)
电子信箱:meizan888@163.com
联系电话:0571-88915820
联 系 人:陈平
更新时间:2011-5-13 11:41:17
点击这里与企业谈话
产品详情

MAG系列,150W~300W,端子式宽电压隔离系列,外形尺寸:159×98×27mm;159×118×27mm

产品特性

·输入浪涌电流抑制电路(Surge suppress circuit of input)

·输出电压精度(Voltage Accuracy)      ±1%

·电压调整率(Line regulation)   ±0.2%

·负载调整率(Load regulation)   ±0.4%

·纹波噪声(Ripple&Noise,20MHz bandwidth)  ±1%Vout  20MHZ示波器

·符合UL1950,IEC950安全规程 Comply with UL 1950,IEC950 safety regulation

·电流限制点(Current Limit):           110%-130%

·隔离电阻(Isolation Resistance)         200MΩ

·隔离电压(Isolation Voltage):

输入/输出(Input/Output)>1500VAC/1min(漏电流<5mA)

                输入/外壳(Input/case)>1500VAC/1min(漏电流<5mA)

                输出/外壳(Output/Case)>500VDC/1min

·湿度(Relative humidity):Non-condensing  0% to 95%RH(无结露)

·效率(Efficiency)         83%(典型值)

·温度系数(Temperature Coefficient)     ±0.03%/°C

·响应速度(Transient Response):      500 μS

·工作频率(Switching Frequency)       200KHz

·平均无故障工作时间(MTBF)          2X105Hrs

产品型号:

产品型号

Models

输入电压(Vac)

Input voltage range

输出电压(Vdc)

 Output voltage

输出电流(A)

Output current

纹波(mv)

Ripple and noise

效率(%)

Efficiency

单路

MAG150-220S05

220

(176~264)

5

30

50

82

MAG250-220S12

12

20.8

100

83

MAG250-220S24

24

10.41

200

84

MAG300-220S36

36

8.3

300

85

MAG300-220S48

48

6

400

86

● 仅列出典型型号,输入电压、输出电压、输出电流可根据客户要求订制。



外形尺寸与引脚定义:159×98×27mm;159×118×27mm

MAG150-300W尺寸图1

































MAG150-300W尺寸图2

单位(Unit):mm

引脚

PIN

单路

SING

1

-Vo

2

-Vo

3

+Vo

4

+Vo

5

Gr.

6

 Acin

7

 Acin
