AC/DC模块电源200W-300W

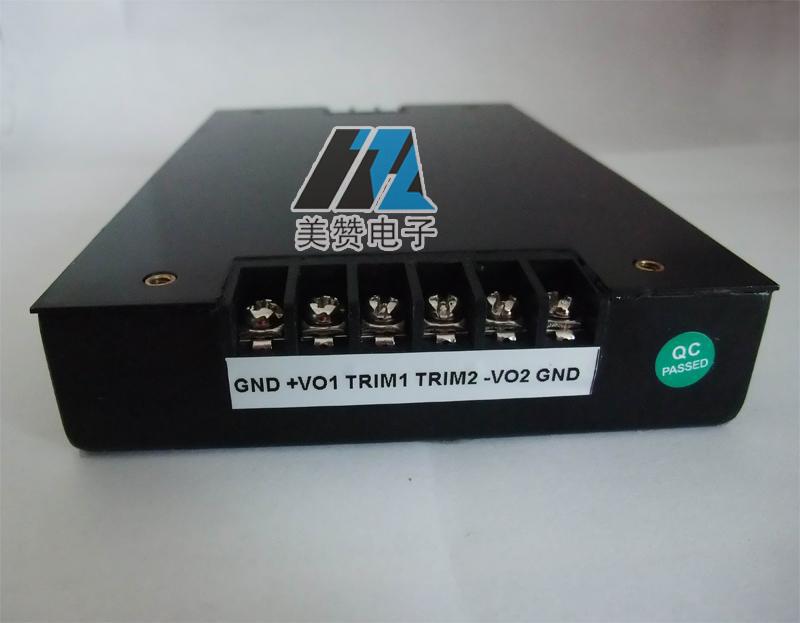

点击查看原图
公司名称:杭州美赞电子有限公司
所属类别:电源产品分类>>开关电源(AC/DC)
电子信箱:meizan888@163.com
联系电话:0571-88915820
联 系 人:陈平
更新时间:2011-5-16 12:19:27
点击这里与企业谈话
产品详情

MAH系列,200W~300W,端子式宽电压隔离系列,外型尺寸:180×115×27mm

产品特性

·输入浪涌电流抑制电路(Surge suppress circuit of input)

·输出电压精度(Voltage Accuracy)      ±1%

·电压调整率(主路)(Line regulation)   ±0.2%

·负载调整率(主路)(Load regulation)   ±0.4%

·纹波噪声(Ripple&Noise,20MHz bandwidth)       ±1%Vout  20MHZ示波器

·符合UL1950,IEC950安全规程 Comply with UL 1950,IEC950 safety regulation

·电流限制点(Current Limit):           120%(Typ)

·隔离电阻(Isolation Resistance)         200MΩ

·隔离电压(Isolation Voltage):

输入/输出(Input/Output)>1500VAC/1min(漏电流<5mA)

                输入/外壳(Input/case)>1500VAC/1min(漏电流<5mA)

                输出/外壳(Output/Case)>500VDC/1min

·湿度(Relative humidity):Non-condensing  0% to 95%RH(无结露)

·效率(Efficiency)         83%(典型值)

·温度系数(Temperature Coefficient)     ±0.03%/°C

·响应速度(Transient Response):      500 μS

·工作频率(Switching Frequency)       200KHz

·平均无故障工作时间(MTBF)          2X105Hrs

产品型号:

产品型号

Models

输入电压(Vac)

Input voltage range

输出电压(Vdc)

 Output voltage

输出电流(A)

Output current

纹波(mv)

Ripple and noise

效率(%)

Efficiency

单路

MAH300-220S12

220

(100~240)

12

25

100

84

MAH300-220S24

24

12.5

200

85

MAH300-220S48

48

6.25

400

86

双路



MAH195-220D0512

5/12

15/10

50/100

80

MAH300-220D1215

12/15

10/12

100/150

84

MAH300-220D2448

24/48

5/3.75

200/400

84

MAH200-220D0512

5/12

18/9.6

500/100

81

MAH200-220D1224

12/24

8.33/4.16

100/200

82

MAH200-220D2448

24/48

4.16/2.08

200/400

83



● 仅列出典型型号,输入电压、输出电压、输出电流可根据客户要求订制。

 外型尺寸与引脚定义:180×115×27mm



MAH200-300W,180尺寸



引脚

PIN

单路

SING

双路

DOU

1

Gr.

Gr.

2

 Acin

 Acin

3

 Acin

Acin

4

-Vo

-Vo1

5

-Vo

+Vo1

6

-Vo

TRIM1

7

+Vo

TRIM2

8

+Vo

-Vo2

9

+Vo

+Vo2
