DDS1352微型电表

一．产品概述
单相电子式电能表主要用于计量低压网络的单相有功电能，具有微型化、精度高、体积小、安装方便等优点。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
 二．技术参数
电气特性
电压输入 工作电压范围 220Vac±20%
 参比频率 50Hz或60Hz
电流输入 基本电流 5A
 最大电流 30A
 起动电流 20mA
测量性能 符合标准 GB/T17215-2002
 测量精度 1.0级
 测量范围 00000.0~999999kWh
≤99999.9kWh时，显示5+1位有效数字
≥99999.9kWh后，显示6位有效数字
脉冲输出 输出类型 无源输出，外接电源DC+5V~24V
 脉冲宽度 80±20ms
 脉冲常数 800imp/kWh，LED同步指示

机械特性
外形尺寸 宽×高×深 18mm×91mm×64mm (1模数)
最大接线能力 柔性电缆 6mm2
 刚性电缆 10mm2
防护等级 IP20
重量 80g
环境条件
温度范围 工作温度 -20℃~60℃
 存储温度 -30℃~70℃
湿度 ≤95%（无凝露）

三．接线与安装

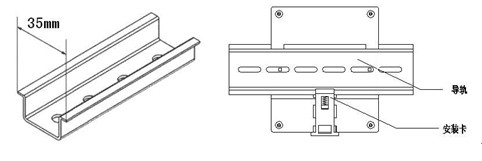

导轨式安装

 注：接线时务必拧紧，避免因接触不良而引起电能表工作不正常。

四．典型应用

DDS1352单相电子式电能表主要用于单相电能计量。体积小巧，可灵活安装于终端配电箱，实现分项计量考核，为能耗监测实施提供参考依据。广泛应用于商务写字楼、办公楼、商场、交易市场、学校、机场航站楼、地铁站等。
