RXLG 梯形铝外壳线绕电阻器(40W,60W,80W,100W,120W,150W,200W,30

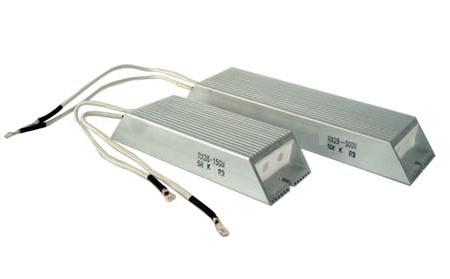

点击查看原图
公司名称:南京步梯电子有限公司
所属类别:电源配套分类>>电子元件
电子信箱:info@btvop.com
联系电话:0086-025-86970136
联 系 人:高经理
更新时间:2011-8-30 11:36:58
点击这里与企业谈话
产品详情

RXLG 梯形铝外壳线绕电阻器(40W,60W,80W,100W,120W,150W,200W,300W,400W,500W,800W,1000W,1200W,1500W,2000W



内容介绍:RXLG梯形铝外壳线绕电阻器由白色铝外壳封装,散热性能良好,多种接线方式便于安装,通常称之为RXLG船形铝外壳电阻,梯形铝外壳电阻,船形电阻,梯形电阻,水冷电阻,变频电阻,制动电阻, 起动电阻,汽车电阻,负载电阻, 老化电阻,功率型号有40W,60W,80W,100W,120W,150W,200W,300W,400W,500W,800W,1000W,1200W,1500W,2000W



特点及用途
○金属外壳散热性能强,适用于散热板安装方式。
○体积小,功率负荷大。
○多种接线方式,便于安装。
○适用于产业机械,负载测试,电力分配,仪器设备,自动控制装置等(如:电梯、起重机、港机、轧机、卷扬机、发电机、变频器等制动设备)

外型尺寸

型号 功率(W) 外型尺寸(mm)
L1±2 L2±2 L3±2 H±1 W±1 A±0.5
RXGL 40W 68 76 90 20 40 5.5
60W 89 98 115
80W 110 124 140
100W 140 150 165
120W 165 172 190
150W 198 197 215
200W 123 147 165 30 60
300W 173 197 215
400W 223 247 265
500W 293 317 335
800W 360 378 400 59 61
1000W 366 285 400 50 108
1200W 415 435 450
1500W 450 470 485
2000W 510 535 550


主要性能指标

型号 功率(W) 阻值范围(Ω) 阻值允许偏差(%) 温度系数
(×10-6 /℃)
最大负荷电压
(V)
耐电压(V)
RXGL 40W 0.5~2K ±1
±5
50ppm
~
100ppm
300 450
60W 0.5~5K 400 600
80W 1~6K 500 750
100W 1.5~8K 600 900
120W 2~10K 700 1000
150W 2~12K 900 1300
200W 3~15K 1000 1300
300W 3~18K 1500 2200
400W 3~20K 1500 2200
500W 3~25K 1500 2200
800W 3~30K 1700 2300
1000W 3~30K 1800 2300
1200W 3~30K 1800 2300
1500W 3~30K 2000 2800
2000W 3~30K 2000 3000


降功耗曲线图
