一、概述

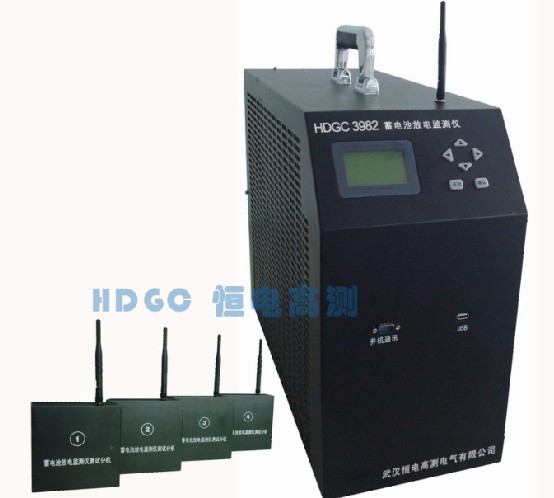

    HDGC3982智能蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。

    HDGC3982智能蓄电池放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。

    HDGC3982智能蓄电池放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。

二、功能

1、核对性放电试验

可连续设定放电电流。按设定的放电电流恒流放电，监测放电过程中电池组及单节电压,测量单节电池组的容量（核对性容量实验）。

多种放电停止条件设定：

A、电池组总电压

B、单体电池电压

C、放电时间

D、放电容量

多种单体电池适应：2V、4V、6V、12V

无线单体电池电压采集，1个采集盒可接12节2V、4V电池，4节6V、12V电池

2、快速测量

短时（10～20分钟）放电，快速测试单体电池内阻及放电能力，快速判别电池性能。

3、停电后在线实际负载放电测试电池组容量

停电时/实际负载放电时，在线自动监测单体电池电压、电池组电压及放电电流，记录电池的放电容量，保证对电池状态的判断。

4、放电后充电电压监测

在放电完成后充电机对电池组充电时，本设备可以对充电过程中单节及整组电池电压进行监测可监测其充电电流大小（选配电流钳）并设定报警。

5、PC机无线监测功能

在100m内实现PC机对放电监测系统的无线数据监测、告警功能。

6、数据管理

完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合计算分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线，并生成报表。

三、设计特点

1、PTC陶瓷电阻，安全性好，出现故障时会自动保护。

2、无线功能，用户可在办公室监测到机房的放电状态。

3、多机并联放电，以满足客户对大电流放电的需求。

4、U盘存储功能，方便与计算机管理软件通讯，以形成强大的数据分析功能，自动生成Word数据报告。

5、具有交、直流两种供电模式，以方便用户适应不同场合。

6、具有落后电池排序功能。

7、重量轻，易于携带。

四、技术指标

备注：可按照用户的需求定制24V、48V、110V、220V、380等不同电压、电流等级的放电设备。并且本公司可定制以上电压中任意两种电压的兼容机。如24V/220V兼容等，电流从0～600A可选。
