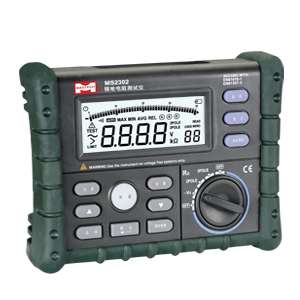

MS2302接地电阻测试仪
描述
本仪表适合用于配电线，室内配线，电气机械器具的接地电阻的测试，具备二极法，三极法二种测量模式。同时具备对地电压的测量。
仪表采用大屏幕液晶数字显示器，并有背光源，用户容易读数。具有数据存储功能，可以存储100组测量数据，掉电数据不丢失，可以方便用户进行历史数据查询。可以进行最大值，最小值，平均值的测量，并具有相对测量功能。自动关机功能。
2.1 仪表布局
（1）旋盘开关：
用于对地电压，二极法测量电阻，三极法测量电阻功能的选择。
（2）自动关机键
用于开启或关闭自动关机功能。
（3）背光键
用于背光源的开启或关闭。
（4）删除键
用于数据的清除。
（5）液晶显示屏
用于测量数据和不同符号的显示。
（6）读取键
用于测量数据的读取。
（7）记录键
用于测量数据的存储。
（8）测量键
用于启动或结束电阻测量。
（9） 键
用于测量数据的存储位置的选择。
（10）选择键
用于最大值，最小值，平均值测量功能的切换。
（11）确定键
用于数据存储或读取时进行确认。
（12）相对测量键
用于相对测量功能的选择。
（13） 键
用于测量数据的存储位置的选择。
（14）E插孔
用于连接接地极
（15）P/S插孔
用于连接辅助接地极
（16）C/H插孔
用于连接辅助接地极
3. 技术规格
环境温度：23 ± 5℃ 相对湿度：<75%
3.1测量范围及精度
测量范围 精度 分辨力


接地电阻 0 ~ 29.99Ω ±(2% rdg +6d) 0.01Ω
30.0 ~ 99.9Ω ±(3% rdg +3d) 0.1Ω
100 ~ 999Ω ±(3% rdg +3d) 1Ω
1.00k~4.00kΩ ±(3% rdg +3d) 10Ω
对地电压 0V~200V（50/60HZ） ±(1% rdg +5d) 0.1V
3.2测量方法
接地电阻的测量是使用恒流转换法，采用频率大约为800HZ，大小约3MA的测试电流。
接地电压的测量采用平均数值整流法。
3.3使用温湿度
0~40℃，相对湿度85%以下。
3.4存储温湿度
-10~50℃，相对湿度85%以下。
3.5电源：6节1.5V AA 电池。
3.6体积：330 X 125 X 265
3.7重量：3.45kg
3.8附件：测试线三条（红色-15m，绿色-10m，黑色-5m）。
接地棒二根。
