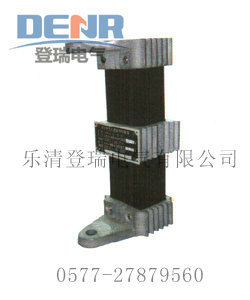

LXQ2-10通用型消谐器

点击查看原图
公司名称:乐清登瑞电气有限公司
所属类别:其他类>>其他
电子信箱:cndrele@gmail.com
联系电话:0577-27879260
联 系 人:张先生
更新时间:2012-11-12 11:28:05

产品详情

LXQ2-10通用型消谐器原理
LXQ2-10通用型消谐器是安装在6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT),压变一次侧中性点与地之间的高容量非线性电阻器,起阻尼与限流作用,可以有效保护PT以及PT一次侧的高压熔丝。变电站中性点不接地系统中,电压互感器常因铁磁谐振而烧毁或熔断熔丝。人们对此做了大量的分析研究,采取了不少措施防止谐振发生,然而由于系统结构的复杂性和运行方式的灵活,造成运行参数具有随机性。同时也因现存的各种消谐措施的局限性,使得只能在某些情况下消除谐振。电压互感器饱和引起的铁磁谐振仍然是威胁电力系统安全运行的重要原因。因此,有必要在分析中性点不接地系统铁磁谐振机理的基础上探讨消谐措施,以便在实际工作中有针对性地预防、消除中性点不接地系统铁磁谐振。
6~35KV中性点不接地电网中的电磁式电压互感器,当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。出现相对地电压不稳,接地指示误动作,PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其他事故。

登瑞电气一次消谐器部分型号
RXQ-6KV,RXQ-10KV,RXQ-35KV中性点用消谐电阻器
LXQII-6KV,LXQII-10KV,LXQII-35KV压变中性点用消谐电阻器
LXQII(D)-6KV,LXQII(D)-10KV,LXQII(D)-35KV,LXQ-10D,LXQ-35D弱绝缘型高压消谐器
LXQIII-6KV,LXQIII-10KV,LXQIII-35KV压变中性点用消谐电阻器
LXQIII(D)-6KV,LXQIII(D)-10KV,LXQIII(D)-35KV弱绝缘型高压消谐器
LXQ2-6KV,LXQ2-10KV,LXQ2-35KV,LXQ-6,LXQ-10,LXQ-35电压互感器中性点用高压消谐器
LXQ2(D)-6KV,LXQ2(D)-10KV,LXQ2(D)-35KV弱绝缘型高压消谐器
LXQ3-6KV,LXQ3-10KV,LXQ3-35KV电压互感器中性点用高压消谐器
LXQ3(D)-6KV,LXQ3(D)-10KV,LXQ3(D)-35KV弱绝缘型高压消谐器
LXQ(3)型6-10KV通用型电压互感器中性点用消谐器

LXQ2-10通用型消谐器用途
如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组,将成为该电网对地唯一金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝熔断。而安装了LXQ2-10通用型消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断。

LXQ2-10通用型消谐器设计标准
LXQ2-10通用型消谐器是安装在6~35kV 电磁式电压互感器一次绕组Y0接线中性点与地之间的高容量非线性电阻器,起阻尼与限流的作用。LXQ2-10通用型消谐器完全符合现行电力部标准DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》第条中的规定,可以起到良好的限制电压互感器铁磁谐振的效果。4.1.5



LXQ2-10通用型消谐器电气参数
①LXQ2(D)-10电力消谐器尺寸大小,便于安装,尤其适合于PT柜及手车柜使用。
②该电阻器主要材料SiC是采用进口氢气炉高温烧结而成,通流量可以达到800mA,远远超过市场上一般产品250mA的确良技术标准。
③制作工艺先进,整个消谐器采用金属材料直接连接,无磁套,无炸裂危险。
④针对弱绝缘PT提供带有D参数元件的消谐器,该元件可以有效限制消谐器两端电压,从而保护中性点绝缘。
⑤采用交流参数表示消谐器参数,直接下来反映真实运行情况,以便用户复测。

以上是LXQ2-10通用型消谐器详细信息,如果您对LXQ2-10通用型消谐器的价格、厂家、型号、参数、图片有什么疑问,请联系我们获取LXQ2-10通用型消谐器的最新信息。
