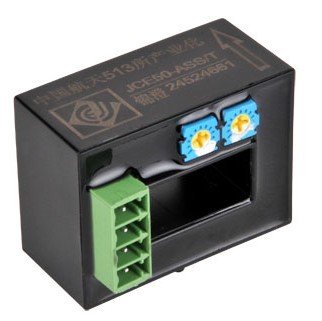

利用高性能霍尔元件,对直流、交流或脉冲电流进行电隔离测量,具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速,电池电源,直流电机驱动检测,焊机电源,伺服电机,不间断电源UPS,逆变电源,开关电源等各行业。
主要技术参数
额定测量电流IPN: 50 100 200 300 400 500 600 A
测量范围IP: 150 300 600 900 900 900 900 A
额定测量输出VM: 4. V
电源电压(±5%): ±15V
电流消耗IC: ≤14mA
精度X: —准确度 XG(@ VPN,TA=+25℃): ±1%
—非线性度εL(@ VPN,TA=+25℃): ±0.5%
—零点偏移VO: ≤±20mV(@+25℃)
—温度偏移 VOT: ≤±0.5mV/℃
—响应时间 tr (@90% of VP max): ≤3us
—工作频率 f: DC-50KHz
耐压Vd: 一次侧回路对二次侧回路之间耐压: 3kV/50Hz/1min
