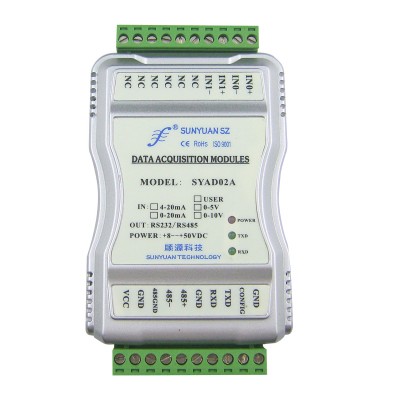

八路热电偶信号采集模块

点击查看原图
公司名称:深圳市顺源科技有限公司
所属类别:其他类>>其他
电子信箱:sy3@sun-yuan.com
联系电话:13006667916 0755-83100080-818
联 系 人:王萍
更新时间:2012-11-23 15:22:45

产品详情

名    称 J/K/T/E/R/S/B 型多路热电偶信号采集模块
系    列 SY AD08T八路热电偶信号采集模块
类    别 隔离放大器
发布时间 11/17/2012 1:23:30 PM
产品详情 产品特点
● 八路热电偶信号采集、隔离转换成RS485或RS232输出
● 测量精度优于0.05%,可以程控校准模块精度
● 内部一路DS18B20温度传感器用于热电偶冷端补偿
● 低成本、小体积模块化设计方便桌面或导轨安装使用
● J/ K/ T/ E/ R/ S/ B 型热电偶输入
● 用户可编程设置输入范围
● 宽电源供电范围:8 — 50VDC
● 信号输入 / 输出之间隔离耐压3000VDC
● 支持Modbus RTU 通讯协议

典型应用
● 温度信号测量、监视和控制
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 热电偶信号隔离转换及长线传输
● 模拟信号A/D转换、调整及远程变送
● 小信号的测量
● 工业现场数据的获取与记录
● 医疗、工控产品开发

概述
  SYAD08T系列产品实现传感器和主机之间的信号采集,用以检测模拟信号或控制远程设备。通过软件的配置,可用于多种传感器类型,包括:模拟信号输入,模拟信号输出,和数字信号输入/输出,SYAD08T系列产品可应用在 RS-232/485总线工业自动化控制系统,热电偶信号的测量、监视和控制,小信号的测量以及工业现场信号隔离及长线传输等等。
  产品包括电源隔离,输入输出信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接256只 SYAD08T系列模块,通讯方式采用ASCII字符通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由用户设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。
  SYAD08T系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。
SYAD08T系列产品可以测量各种传感器信号,包括热电阻,热电偶,应变片等,具体选型请参看不同型号产品所支持的类型编码。
  SYAD08T系列产品按工业标准设计、制造,信号输入/输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45℃~+85℃。

图1 SYAD08T 产品原理及外接端子框图


SYAD08T 功能简介
  SYAD08T 为八路信号隔离采集模块,可测量J/ K/ T/ E/ R/ S/ B 型热电偶信号。
1、 模拟信号输入
24位采集精度,产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。
热电偶输入断线检测、线性补偿和冷端温度补偿。通过发送一个简单的断线检测命令,即可知道热电偶是否断线。模块内部有各种热电偶的线性数据,当采集热电偶信号时,模块根据不同类型热电偶进行线性补偿,还可以根据当前环境温度进行冷端温度补偿。如果需要,用户可以自行编程校准冷端温度。

2、 通讯协议
通讯接口:模块有1路标准的RS-485通讯接口和一路RS-232通讯接口。
通讯协议:支持两种协议,ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。
通讯地址(00H~FFH)和波特率(300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于70mS。

3、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

初始化 SY AD08T 模块
   所有的SY AD08T模块,如果使用 RS-485网络,必须分配一个独一无二的地址代码,地址代码取值范围为00H~FFH。但是,所有全新的SY AD08T模块都使用一个工厂的初始设置,如下所示:
地址代码为01H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
由于新模块的地址代码都是一样的,他们的地址将会和其他模块矛盾,所以当你组建系统时,你必须重新配置每一个模拟输入模块地址。可以在接好SY AD08T模块电源线和RS485通讯线后,通过配置命令来修改SY AD08T模块的地址。
波特率,校验和状态也需要根据用户的要求而调整。而在修改波特率,校验和状态之前,必须安装配置跳线,否则无法修改。所有SYAD08T模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后,再通电,此时模块进入配置状态。在这个状态下,配置如下:
地址代码为00H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
这时,可以通过配置命令来修改SY AD08T模块的波特率,校验和状态等参数,通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时,也可以通过安装配置跳线,使模块进入配置状态,再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议,请看MODBUS通讯协议章节的有关说明。

校准模块
   校准必须在ASCII字符通讯协议下进行。Modbus协议下不支持校准。
产品出厂时已经校准,用户无需校准即可直接使用。使用过程中,用户也可重新校准模块。在校准时,模块需要输入合适的信号,不同的输入范围需要不同的输入信号。
为了提高校准精度,建议使用以下设备来校准:
1、一个输出稳定,噪声很低的直流电压/电流信号源
2、一个5位半或更高精度的电压/电流测量仪表监测输入信号的准确性

校准过程
1. 选择要校准的输入通道,按照模块的输入范围接上对应的输入信号;
  选择正确的输入范围,不同的输入范围需要的校准电压不同。
2. 给模拟输入模块连上正确的偏移电压,热电偶信号的校准电压值请参考表5-1。
3. 待信号稳定后,向模拟输入模块发送 偏移校准 $AA1N 命令(N代表当前正在校准的通道代号)。
4. 给模拟输入模块连上正确的量程电压,热电偶信号的校准电压值请参考表5-1。
5. 待信号稳定后,向模拟输入模块发送增益校准 $AA0N 命令(N代表当前正在校准的通道代号)。
6. 对各通道依次做偏移及增益校准。
7. 校准完成
