是否提供加工定制:是 | 品牌:维君瑞 | 型号:DIN11 IAP |
测量范围:0-10ma | 测量精度:0.1级、0.2级 | 尺寸:80*25.0*70(mm) |
重量:200(kg) | 电源:5V |

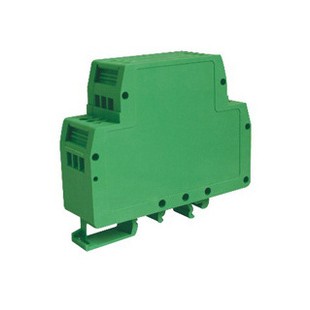

导轨式一进一出直流电压信号隔离变送器
概述:
该产品采用先进的隔离技术,能够对直流电压信号进行隔离检/监测,产品体积小,功耗低,精度高。输入,输出和辅助电源之间可以承受2500VDC隔离耐压,可以灵活应用。广泛应用于电力,化工,石油,工业和自动控制等领域。
产品型号:DIN11 IAP A2-P1-V2
产品参数:输入0-10MA 输出0-10V 辅助电源24V
安装方式:导轨卡槽固定安装方式
外型尺寸:80*25.0*70MM
主要特性
精度等级:0.1级、0.2级。产品出厂前已检验校正,用户可以直接使用
全量程范围内极高的线性度(非线性度<0.2%)
产品全系列采用三隔离,信号输入/信号输出/辅助电源
通用参数
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
隔离耐压 |
50Hz,1分钟 |
|
2500 |
|
VDC |
漏电流 |
1mA | ||||
耐冲击电压 |
3KVAC, 1.2/50us(峰值) | ||||
工作温度 |
|
-25 |
|
+70 |
℃ |
工作湿度 |
无凝露 |
10 |
|
90 |
% |
存储温度 |
|
-45 |
|
+80 |
℃ |
存储湿度 |
|
10 |
|
95 |
|
输入阻抗:≥300KΩ
电源损耗:<0.3W(电压输出)
输入过载能力:2.0倍额定:连续
输出过载能力:≥2KΩ
响应时间:≤1mS
DIN11系列产品外型尺寸及外接线路描述
