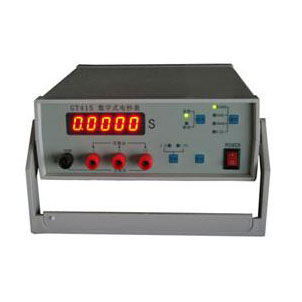

GT401D,GT405D,GT408D,GT415系列数字式电秒表是我公司研制的全集成电路的数字式电秒表。在设计这些数字式电秒表时充分考虑了指针式401 405 408型电秒表的各种测试功能,操作方法,测试精度,测量范围,所以这些数字式电秒表可直接按原401 405 408型指针式电秒表操作方法及接线方法使用,而其测量范围,测试精度,使用灵活性,使用方便性(可自动清零)都大为提高。该系列数字式电秒表广泛应用于各种继电器,电磁开关,控制器,定时器的各种时间参数的测试,是电器制造,电力,工业化自动化控制,石化及国防科研理想的精密计时仪器。 测试功能 空接点闭合时间 空接点断开时间 两路空接点动作时间差 正电源作用时间(一个电脉冲宽度) 正电源失电时间(一个电脉冲占空宽度) 两路信号时间差(空接点或任意电信号) 技术指标 | |||||
型 号 |
GT401D |
GT405D |
GT408D |
GT415 | |
测量范围 |
0.001~99.999S |
0.0001~999.99S |
0.001~9.999S |
0.0001~9999.9S | |
分 辨 率 |
0.001S |
0.0001S |
0.001S |
0.0001S | |
时标量程 |
1mS |
0.1mS; 1mS |
1mS |
0.1mS; 1mS; 10mS; 0.1S | |
时标稳定度 |
≤5×10-5 (S) | ||||
测量误差 |
≤5×10-5±1个尾数字 | ||||
显示方式 |
5位数码管 |
4位数码管 |
5位数码管 | ||
测试功能 |
连续 触动 | ||||
复位方式 |
手动 自动(触动) | ||||
输入阻抗 |
≥100KΩ | ||||
适应信号 |
空接点、正极性电信号(5~100V) | ||||
工作电源 |
AC 220V±10% 50Hz | ||||
功 耗 |
≤5W | ||||
工作环境 |
温度:0℃~40℃ 湿度:≤90%(30℃) | ||||
尺寸 重量 |
230(宽)×80(高)×232(深)mm 约1KG | ||||
基本配置 数字电秒表1台 电源线1根 测试线3根 短接线1根 秒讯输出插孔1个 |
