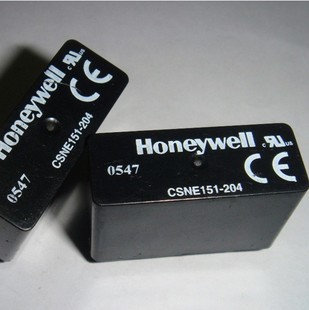

CSNE151-204闭环电流传感器

点击查看原图
公司名称:北京中电宝盛传感技术有限公司
所属类别:电源配套分类>>传感器
电子信箱:1476351299@qq.com
联系电话:15811585025
联 系 人:
更新时间:2012-12-24 16:59:38

产品详情

CSNE151-204闭环电流传感器价格

CSNE151-204闭环电流传感器,基于磁补偿原理。原/副边电路之间电气绝缘,可以测量直流、交流和脉冲电流。

2.        电气参数
额定电流:                                             50A.t rms(额定值)
测量范围:                                             0~±90A.t(DC~AC Peak)
测量阻值(在70°C):                                  Rm min    Rm max
With±15V,at±50A.t Max:                               0ohm     250ohm
at±90A.t Max:                                         0ohm     54ohm
模拟输出电流(在50A时):                              25mA
匝数比率:                                             1,2,3,4/2000
精度(25°C):                                         优于±0.5%ln
供电电压:                                             ±15VDC(±5%)
原副边电器绝缘:                                       5KVrms/50KHz/1分钟

3.        精确性-动态参数
零点失调电流(25°C):                                 优于±0.30mA
失调电流温漂(0~70°C):                               优于±0.60mA
线性度:                                                优于±0.30%
响应时间:                                              优于1μs
频带宽度:                                              DC~100 KHz
dl/dT精确跟随:                                         优于50A/μs

4.        技术指标
工作温度范围:                                          -40~75°C
储存温度范围:                                          -40~90°C
耗电流:                                                10mA加上输出电流
副边内阻(+70°C):                                     190Ω
传感器外壳:                                            绝缘塑料外壳
连接形式(初级):                                       3×1.25mm焊脚
连接形式(次级):                                       3×1.0mm PCB焊脚

附注
1.        温度下的电阻范围;
2.        上述参数都在25度和±15V供电的情况下,除非另外说明。
3.  只在接法1中最大测量AC的峰值电流为90A,持续时间为2秒。

长期备货莱姆电流电压互感器,霍尼韦尔电流传感器,流量传感器,触力传感器,压力传感器,开关,飞思卡尔压力传感器,加速度传感器,倍加福开关,英国CITY气体传感器,美国RAE气体传感器,日本滨松火焰传感器
