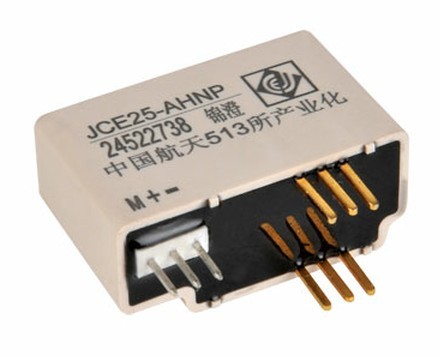

电流传感器JCE25-AHNP,JCE50-AHP
利用高性能霍尔元件,采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量,测量电流正比于被测电流,具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。
应用于变频调速,电池电源,直流电机驱动检测,焊机电源,伺服电机,不间断电源UPS,逆变电源等各行业。
主要技术参数
额定测量电流IPN: 25A 50A
测量范围IP: 0~±55 A 0~±75 A
额定测量输出IM: 25mA
电源电压(±5%): ±12V~±15V
转换比例KN: 1-2-3:1000
电流消耗IC: ≤10(@±15 V )+ IS mA(输出测量电流)
精度X: —准确度 XG(@ VPN,TA=+25℃): ±0.4%
—非线性度εL(@ VPN,TA=+25℃): <0.2%
—零点偏移电流 IO: ≤±0.15mA(@+25℃)
—零点温度偏移 IOT: ≤±0. 5mA(@0℃~+70℃)
≤±0. 6mA(@-25℃~+85℃)
—响应时间 tr (@90% of VP max): ≤500us
—工作频率 f: DC-200KHz
耐压Vd: 一次侧回路对二次侧回路之间耐压: 5kV/50/60Hz/1min
工作温度TA: -25?C~+85?C
储存温度TS: -40?C ~+90?C
副边内阻RS: 72Ω(TA=70℃)
76Ω(TA=85℃)
重量m: 20g×(1±10%)
标准: EN50178:1997
