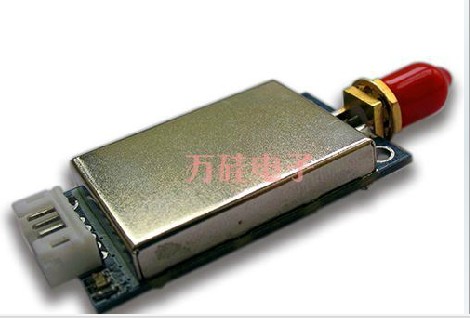

串口RS232/485/TTL无线通信模块WL4432

点击查看原图
公司名称:上海万硅电子有限公司
所属类别:其他类>>其他
电子信箱:multisilicon@163.com
联系电话:86-021-60545152
联 系 人:宋叶未
更新时间:2012-2-28 15:58:04

产品详情

一、       简介

WL4432是一款高稳定性,低功耗,高性价比的采用GFSK调制方式的无线透明数据收发模块。不改变客户的任何数据和协议,完成无线传输数据功能。该模块相对一般模块具有尺寸小,灵敏度高,传输距离远,通讯数率高,内部自动完成通讯协议转换和数据收发控制等特点。用户可以通过我公司配置的上位机软件根据自己的需求灵活配置模块的串行速率,工作信道,发射功率,通讯数率等参数。

产品特点

l中功率发射,标准100mW,分7级可调低成本,高性能,高可靠性

l GFSK调制方式,半双工通讯,空中收/发转换,连接,控制自动完成

l工作频段:315/433/490/868/915MHz等免申请频段

l接收灵敏度高达-124dBm,传输距离700米以上,线高度2米时,开阔地无干扰情况下可达800米

l接收工作电流30mA(可定做25mA),休眠电流<10uA(要求定制TTL

l标准配置提供8个信道,满足用户多种通信组合方式的需求,用户可通过软件自行配置,信道扩展能力强,通讯协议转换及射频收发切换自动完成,用户无须干预,简单易用

l通讯速率1.2kbps -115.2kbps,用户可通过软件配置

l生产免调试,宽电压范围工作:5V,工业级应用



用软件检测模块与参数的更改



1:按典型应用电路的线路将WL4432与电脑连接好,并接上电源及TTLRS-232转换器(当选用TTL接口时),选择所用的串口。

2:电台检测,当检到电台时(软件会提示检测成功),这样就可以单个模块进行信道、功率、波特率等参数的读取和更改了。

3:更改参数时,当你选择了一个你想要的参数后,要进行设置,设置完后再次进行读取,看模块的参数是否是你所需要的。



注意:1、两台或多台模块要进行通讯,则各台模块的频率和空中速率必须一致。2、模块与用户设备要进行通讯,则模块和用户设定的串口参数必须一致。490MHZ频段为例,8个信道的频率如下:



信道

频率(MHZ

信道

频率(MHZ

1

4880452

9

4920473

2

4885563

10

4925842

3

4890782

11

4930564

4

4895439

12

4935510

5

4900681

13

4875563

6

4905910

14

4870782

7

4910743

15

4865328

8

4915640

16

4860534









模块的工作模式

WL4432无线模块具有三种省电模式:硬件唤醒模式.,串口唤醒模式.,空中唤醒模式..三种省电模式是通过我公司设置软件来设定。用户可根据需要来选用,产品出厂默认为硬件唤醒模式.

  1. 硬件唤醒硬件唤醒模式时,电台的休眠电流小于10uA在使用硬件唤醒工作方式时,在用户接口端子第1脚输入高电平,电台则进入休眠方式,MCU1ms内进入休眠状态。当要让电台进入正常工作时,则应在用户接口端子第5脚输入低电平,电台则进入该正常方式,MCU则在10 ms内进入工作状态,但为了发送数据的稳定,用户则应延时60ms以上方可进行数据传输。详细时序如下图:(硬件休眠)



  1. 串口唤醒串口唤醒模式时,电台的休眠电流小于11mA。在使用串口唤醒工作方式时,在用户只要往电台的串行数据接口发送指定协议(格式需向我公司索取)的数据就可唤醒工作,收到数据后电台10mS后即进入正常工作状态,可以发送数据,当电台的串口在20S内都没有数据时,电台则又进入该休眠方式。
  2. 空中唤醒空中唤醒模式时,电台的休眠电流小于20mA。在使用空中唤醒工作方式时,电台工作于间断性工作方式,此时电台进入了空中检测状态,当空中收到一定长度的唤醒数据时,10mS后电台则进入了正常接收状态。当电台在接收状态工作20S内,空中都没有数据时,则又进入该休眠方式。
  3. 模块的收发转换

用户设备在接收完模块发来的数据后,再转入到发送数据中间必需有1 ms以上的延时



  1. A模块发送到B模块接收用户在数据传输时,必需考虑到模块的数据延时,为了保证无线传输的可靠性,本公司的模块加入了F EC(前向错)和其他编码规则。那么从A模块到B模块,中间的传输数据延时与不同的波特率有关,具体如下表:



空中速率(bps

时间t(ms)

空中速率(bps

时间t(ms)





9600

40

57600

6

4800

75

38400

11

2400

120

19200

20

1200

160



  1. 互通的机型

无线WL4432数传模块可以与所有的W系列的同频率产品进行相互通讯。通讯时注意以下几点:A、选择所有要相互通讯模块的信道一致。B、你所通讯模块的空中速率一致。C、所通讯模块的电源、接口连线已接好。

  1. 出厂设置

模块型号

工作频率

串口速率

空中速率

出场信道

校验方式

发射功率

WL4432

433.0782

9600

9600

1

500

注意事项

1.安装模块时,天线的位置请不要过于靠近您产品的MCU,防止干拢!

2.非独立电源供电时,请确认模块的地线与您产品的地线相连共地!

3.产品正常工作时,请勿触摸模块及天线部分,以便达到最佳传输效果!
