通讯电源
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：hkxlaowu@126.com
联系电话：13510244545
联 系 人：肖先生
更新时间：2012-2-8 18:00:24

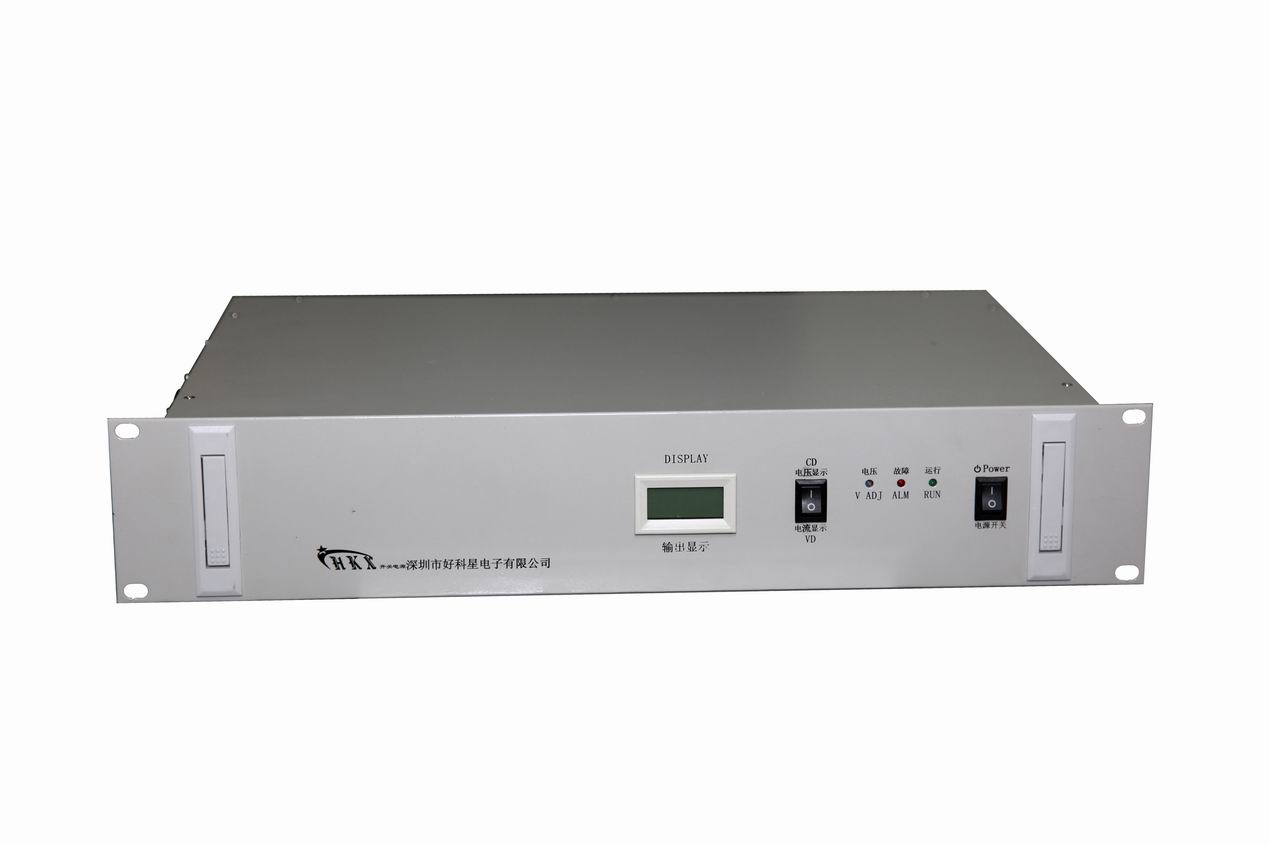

本DC-DC电源是本公司集多年生产经验，为电力控制、通信及其它需要直流电源场所开发的电源产品。先进的技术、严格的管理和多年的生产经验，保证了产品的可靠性。满载效率 ≥88％。无噪声、电磁兼容性好，可装于机房内。
˜ 高稳定度: 输出可提供稳定直流，源变化率≤±0.1 ％ ，可多台并联，组成大容量电源系统。
˜ 均流功能: 民主均流。均流误差≤±3％。
˜ 保护功能: 输出过载保护（限流）、输出短路保护（限流）、输出过压保护（关断）、输入欠压保护（关断、自动恢复）、输入过压保护（关断、自动恢复）、输入浪涌电压保护、机内温度过高保护（关断、自动恢复）提供光报警及控制信号输出。
警告：
不要拆卸电源的任何外壳或器件。设备内部零件带有致命性的电压或存有高能量的危险！
第二章 产品技术指标
|
项目 |
内容 |
数据 |
|
规格 |
输出电压 |
24VDC(表A) |
|
输出电流 |
-48VDC(表A) | |
|
交流输入 |
输入欠压保护点 |
180Vac |
|
输入过压保护点 |
270Vac | |
|
直流输出 |
浮充电压调节范围 |
表B |
|
浮充输出电压出厂整定值 |
表B | |
|
均充电压调节范围 |
表B | |
|
均充输出电压出厂整定值 |
表B | |
|
输出电压保护点 |
表B | |
|
输出过流保护点 |
输出过流±5% | |
|
输出短路保护 |
有 | |
|
源变化率（190V～260V） |
≤±0.1％ | |
|
负载变化率（0%～100%） |
≤±0.5％ | |
|
温度系数 |
150PPm／℃ | |
|
尖峰纹波电压 |
Vpp≤100mＶ | |
|
开关频率纹波电压 |
Vpp≤60mＶ | |
|
电话衡重噪声 |
≤１mＶ | |
|
电源转换效率 |
≥88％ | |
|
环境条件 |
工作环境温度 |
0～55℃，高于45℃须降额使用 |
|
工作环境湿度 |
≤95％PH无结露 | |
|
工作环境高度 |
≤2000m海拔 | |
|
负载性质 |
阻性、容性、感性均可 | |
|
使用安全性 |
安全耐压 输入端对机壳、对输出 |
DC2500Ｖ一分钟无击穿 |
|
安全耐压 输出端对机壳 |
DC500Ｖ一分钟无击穿 |
表A:
|
输出 输入 |
输出电压Vdc | |||||||||||
|
输出电流A | ||||||||||||
|
220Vac |
220 |
110 |
48 |
24 | ||||||||
|
5 |
10 |
10 |
20 |
10 |
20 |
25 |
30 |
20 |
30 |
40 |
50 | |
表B:
|
输出 项目 |
220V |
110V |
48V |
24V |
|
浮充电压调节范围 |
198V-264V |
99V-132V |
43V-56.7V |
22.5V-27.6V |
|
浮充输出电压出厂整定值 |
242Ｖ |
121V |
52.8Ｖ |
26.4V |
|
均充电压调节范围 |
220V-264V |
110V-132V |
48V-57.6V |
24V-29.8V |
|
均充输出电压出厂整定值 |
258.5V |
129V |
56.4V |
28.2V |
|
输出电压保护点 |
286V±1V |
143V±1V |
62V±1V |
31V±1V |
